Разборка IBM PS2 CL57 SX

Переверните ноутбук так, чтобы задняя часть корпуса была обращена вниз.

Извлеките батареи и отложите их в сторону.

Открутите три винта в передней части корпуса с помощью биты №1 с крестообразным шлицем.

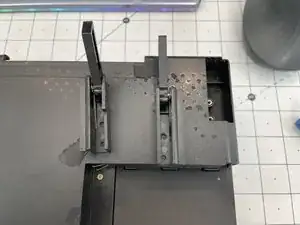

Разблокируйте и выдвиньте задние ножки, чтобы открыть 2 винта (в каждой). Открутите эти винты с помощью биты №1 с крестообразным шлицем. Вытяните ножки прямо вверх и извлеките их из корпуса. Отложите в сторону.

Будьте осторожны на следующем шаге. Крышка клавиатуры изготовлена из тонкого хрупкого пластика и может быть ломкой.

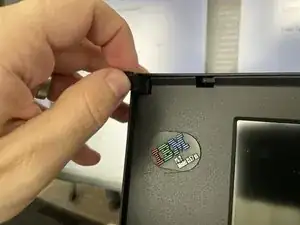

Переверните ноутбук. Осторожно приподнимите переднюю часть крышки клавиатуры. Тяните на себя, чтобы освободить задние фиксаторы из корпуса. Отложите крышку в сторону.

Открутите два винта длиной 4,5 мм, расположенных в центре клавиатуры.

Открутите один винт длиной 18 мм, который крепит медную накладку и металлическую распорку. Снимите их и отложите в сторону.

Открутите винт длиной 4,5 мм слева, крепящий заднюю пластину.

Будьте осторожны на следующем шаге. Клавиатура подключена двумя шлейфами, расположенными под левой верхней частью корпуса.

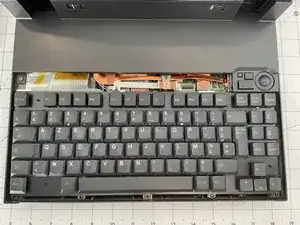

Осторожно откиньте клавиатуру назад, чтобы открыть два винта, крепящих корпус трекбола к корпусу устройства. Открутите эти винты и отложите в сторону.

Перед продолжением необходимо освободить три пластиковых фиксатора. Используйте пластиковую лопатку, чтобы аккуратно отжать их вверх и назад.

Шлейфы не фиксируются защёлками, а держатся только за счёт прижима к контактам с открытой медной стороной. Будьте осторожны на следующем шаге, чтобы не повредить шлейфы или разъёмы.

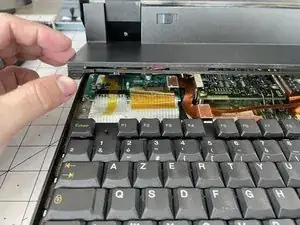

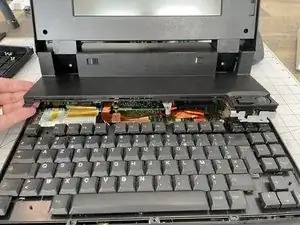

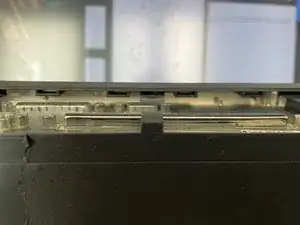

Отодвинув верхнюю правую часть клавиатуры в сторону, аккуратно приподнимите верхнюю заднюю часть корпуса, чтобы открыть шлейфы слева.

Используйте прилагаемые язычки, чтобы аккуратно вытянуть шлейфы. Защёлок нет, фиксация только прижимная.

Теперь можно снять клавиатуру и отложить её в сторону.

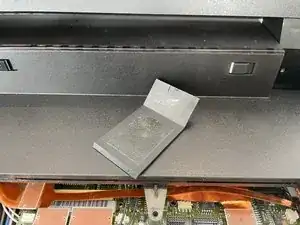

Снимите пластиковые заглушки, чтобы открыть винты нижнего крепления экрана.

Открутите два винта длиной 4,5 мм от нижних креплений.

Открутите два винта длиной 11 мм от нижней рамки дисплея.

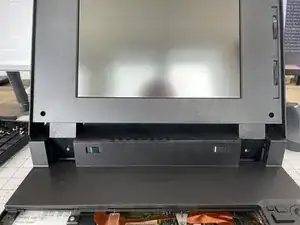

Снимите две резиновые заглушки сверху рамки дисплея, чтобы открыть оставшиеся винты. Открутите два винта длиной 4,5 мм, расположенных сзади.

Отстегните три фиксатора в верхней части дисплея.

При снятии задней части дисплея убедитесь, что два пружинных фиксатора находятся в промежуточном положении, чтобы можно было вытащить заднюю половину дисплея.

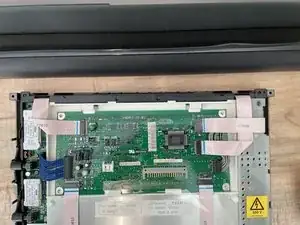

После снятия задней части дисплея отключите два разъёма, идущих к печатной плате дисплея.

Теперь можно снять дисплей с основания компьютера.

Если выполняется полная разборка, можно извлечь ЖК-модуль из передней рамки дисплея, открутив два винта и медные накладки сверху. Модуль склеен, поэтому после откручивания последних винтов необходимо аккуратно отделить ЖК-модуль от передней рамки.

К верхней части корпуса подключено несколько шлейфов и проводов. Убедитесь, что выполнены все следующие действия:

Отключите шлейф, подсоединённый под задней правой крышкой шарнира дисплея. Используйте пластиковую лопатку или пластиковые пинцет, чтобы поднять разъём вверх. Затем необходимо сдвинуть шлейф на себя и вытащить его из-под корпуса.

Отсоедините шлейф трекбола от разъёма под блоком трекбола.

Приподнимите заднюю верхнюю часть корпуса, чтобы открыть два разъёма для кнопки включения питания и регулировки громкости.

Теперь можно снять заднюю верхнюю часть корпуса и отложить её в сторону.

При извлечении дисковода гибких дисков убедитесь, что разъём режима сна ноутбука отсоединён от верхней части корпуса, так как он подключён к металлическому корпусу.

Отсоедините два разъёма от основной системной платы, потянув прямо вверх за крючок лопатки, будьте осторожны, чтобы не повредить разъёмы или шлейф.

Открутите три винта длиной 4,5 мм от корпуса.

Извлеките дисковод из нижней части корпуса. Отложите в сторону.

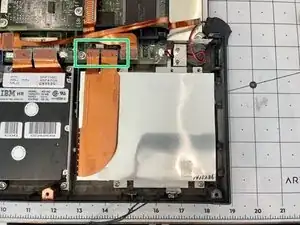

Отключите два разъёма, соединяющих жёсткий диск с основной системной платой.

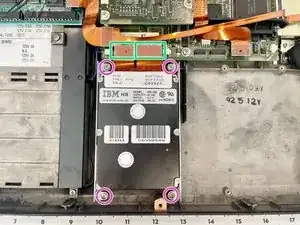

Открутите четыре винта длиной 4,5 мм от металлического корпуса жёсткого диска. Извлеките жёсткий диск и отложите в сторону.

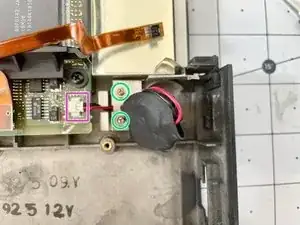

Открутите два винта длиной 3,5 мм, которые крепят батарейку CMOS к нижней части корпуса.

Отключите батарейку CMOS от основной системной платы и отложите в сторону.

Открутите один винт, который крепит экранированную группу кабелей дисплея к верхнему экрану.

Отклейте ленту, фиксирующую группу кабелей (если есть).

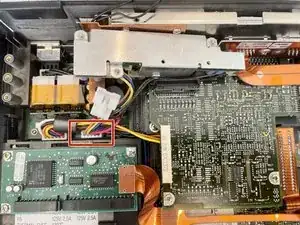

Отключите белый силовой разъём.

Отсоедините кабель дисплея от дочерней платы.

Теперь можно извлечь кабель и отложить его в сторону.

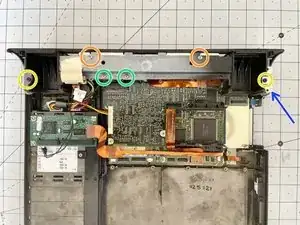

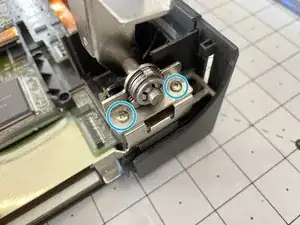

Открутите по два винта длиной 17,5 мм, крепящих каждый шарнир дисплея.

Открутите два винта длиной 4,5 мм, крепящих металлическую опору шарнира к нижней части корпуса.

Открутите два чёрных винта длиной 8,5 мм, крепящих опору шарнира к нижней части корпуса.

Под правым шарниром дисплея установлена металлическая скоба, которую можно снять на данном этапе.

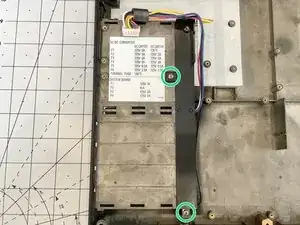

Открутите два винта длиной 4,5 мм, удерживающие плату регулятора на опоре шарнира.

Теперь можно снять металлическую опору шарнира и отложить её в сторону.

Отключите плату регулятора от платы регулятора и отложите в сторону.

Отсоедините ленточный кабель от основной системной платы, используя загнутый конец пластиковой лопатки, потянув вверх.

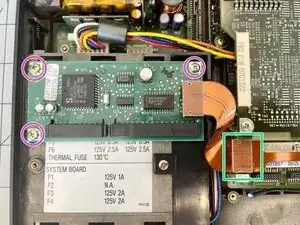

Выкрутите три (3) винта длиной 3,5 мм, фиксирующих плату трекбола на верхней части отсека батареи.

Снимите плату (вместе с ленточным кабелем) и отложите в сторону.

Отсоедините ленточный кабель от платы контроллера портов.

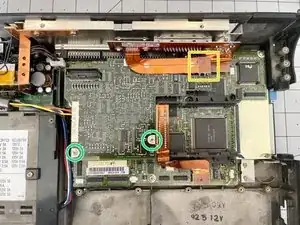

Выкрутите два (2) винта длиной 4,5 мм с помощью биты №1 с крестообразным шлицем.

Отключите плату управления дисплеем от нижней платы и отложите в сторону.

Отсоедините ленточный кабель от направляющей модема к основной плате.

Снимите направляющую модема и три (3) чёрных длинных винта.

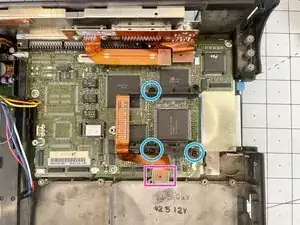

Выкрутите два (2) винта-втулки длиной 10,5 мм с помощью биты №4 с плоским шлицем

Выкрутите три (3) винта длиной 4,5 мм с помощью биты №1 с крестообразным шлицем

Отключите разъём питания

на следующем шаге Вы будете снимать основную плату и системную плату как единый узел. Будьте осторожны и поддерживайте нижнюю плату, чтобы не повредить разъём

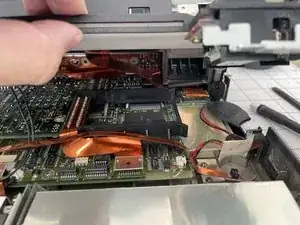

Наклоните плату вверх с левой стороны и выдвиньте её вверх и вверх, не повреждая корпус и металлические защёлки справа.

Отсоедините кабель батареи

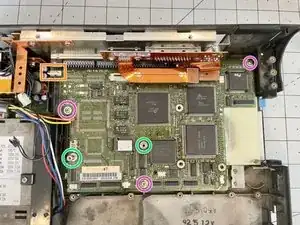

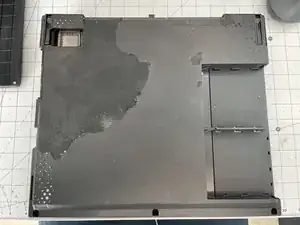

Выкрутите шесть (6) винтов длиной 3,5 мм с помощью биты №1 с крестообразным шлицем

Выкрутите две (2) винтовые втулки длиной 8 мм с помощью биты №4 с плоским шлицем

Выкрутите два (2) винта длиной 4,5 мм с помощью биты №1 с крестообразным шлицем
