Замена SSD-накопителя в HP Chromebook 14-SMB
SSD-накопитель — это место, где компьютер хранит информацию, включая операционную систему. Если жёсткий диск повреждён, это может вызвать различные проблемы, включая сбои и (в компьютерах с Windows) печально известный синий экран.
В этой инструкции описано, как открыть Chromebook HP 14-SMB, отключить аккумулятор и извлечь жёсткий диск.
Шаг 1
В целях безопасности отключите все периферийные устройства, разрядите аккумулятор ниже 25 % и выключите устройство перед началом разборки.

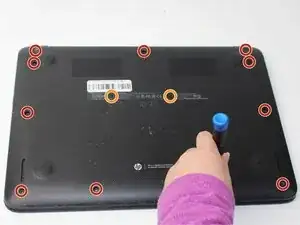

Положите ноутбук нижней крышкой вверх.
Открутите одиннадцать винтов с помощью отвёртки с крестообразным шлицем.
Снимите две резиновые заглушки, затем открутите два винта с крестообразным шлицем.
Шаг 2
Переверните ноутбук и откройте крышку.

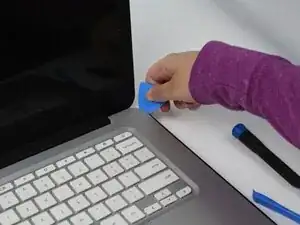

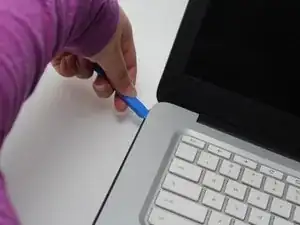

Вставьте расширительный инструмент в зазор между клавиатурой и корпусом.
Переместите расширительный инструмент на несколько сантиметров вдоль зазора, чтобы начать отстёгивание защёлок.
Как только зазор станет достаточно широким, вставьте в него расширительный инструмент.
Подденьте по всему периметру клавиатуры, пока она полностью не освободится.
Шаг 3

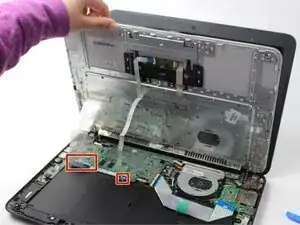

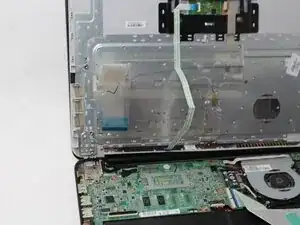

Поднимите клавиатуру перпендикулярно ноутбуку.
Отогните оба чёрных фиксатора разъёмов ZIF, которые удерживают ленточные кабели клавиатуры и тачпада в разъёмах на материнской плате.
Отсоедините ленточные кабели клавиатуры и тачпада.
Снимите клавиатуру.
Шаг 4

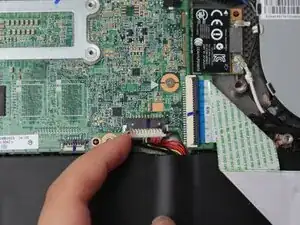

Используйте ноготь или плоский конец лопатки, чтобы аккуратно отключить разъём аккумулятора от разъёма на материнской плате.
Шаг 5

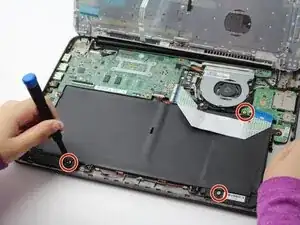

Открутите три винта, крепящих аккумулятор, с помощью отвёртки с крестообразным шлицем №0.
Шаг 6

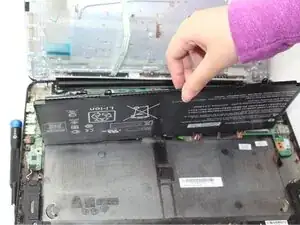

Поднимите аккумулятор и извлеките его из корпуса.
Следите за тем, чтобы не поцарапать и не повредить аккумулятор. Литий-ионные аккумуляторы могут быть опасны при проколе.
Шаг 7

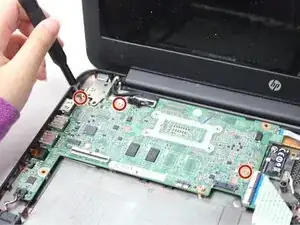

Открутите три винта с крестообразным шлицем, которые крепят материнскую плату.
Шаг 8

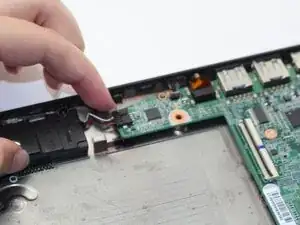

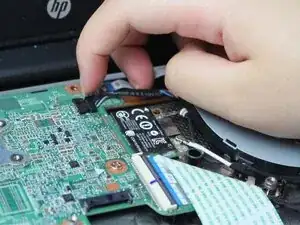

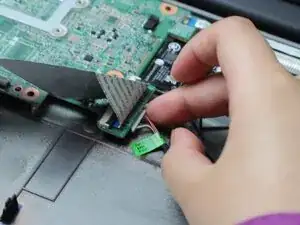

Используйте ногти или плоский конец лопатки, чтобы отключить разъёмы динамика и вентилятора от разъёмов на материнской плате.
Отогните чёрные фиксаторы разъёмов ZIF, если к материнской плате подключены ленточные кабели.
Отсоедините ленточные кабели.
Используйте ногти, чтобы отключить белый разъём на нижней стороне материнской платы.
Шаг 9

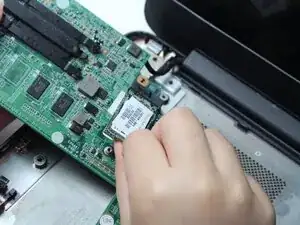

Отсоедините два антенных кабеля беспроводной карты.
Вытяните беспроводную карту прямо из разъёма на материнской плате.
Шаг 10

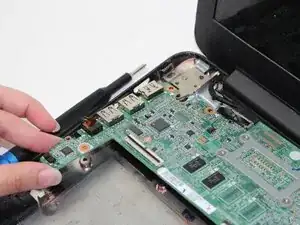

Сдвиньте материнскую плату на несколько миллиметров вправо, чтобы вывести разъёмы из пазов корпуса.
Переверните материнскую плату.

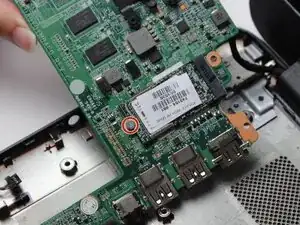

Открутите единственный винт с крестообразным шлицем, крепящий SSD-накопитель.
После снятия винта SSD-накопитель слегка приподнимется — это нормально.
Шаг 11
Вытяните SSD-накопитель прямо из разъёма на материнской плате.
Завершение
Чтобы собрать устройство, выполните вышеуказанные шаги в обратном порядке.
Передайте электронные отходы в центр переработки, сертифицированный по стандарту R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Попробуйте выполнить базовую диагностику или обратитесь за помощью в наше сообщество Answers.
