Замена жёсткого диска IBM ThinkPad 560z

Удалите винты Phillips №0 длиной 7 мм.

Удалите винты Phillips №0 длиной 10 мм.

Удалите винт Phillips №0 длиной 14 мм.

Откройте крышку слева.

Вставьте пластиковые лопатки между правой и левой сторонами защёлки.

Подденьте правую сторону защёлки, затем подденьте левую сторону, чтобы отсоединить крышку ноутбука.

Откройте крышку справа.

Вставьте пластиковые лопатки к правой стороне защёлки.

Осторожно подденьте правую сторону, чтобы освободить верхнюю крышку.

Медленно приподнимите клавиатуру.

К клавиатуре подключён кабель к материнской плате. При неосторожных действиях вы можете повредить кабель.

Отсоедините разъём с помощью пальцев или пластиковой лопатки.

Осторожно приподнимите и снимите клавиатуру.

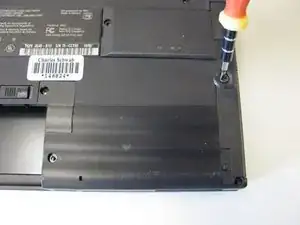

На задней стороне компьютера используйте отвёртку с плоским лезвием, чтобы выкрутить этот одиночный винт.

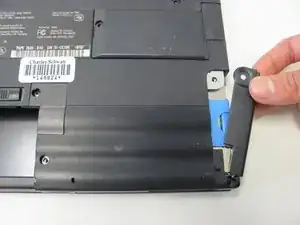

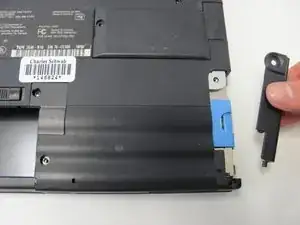

После извлечения винта аккуратно снимите крышку.

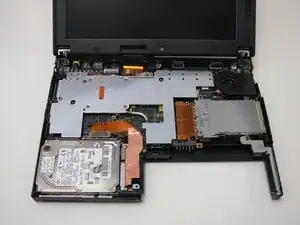

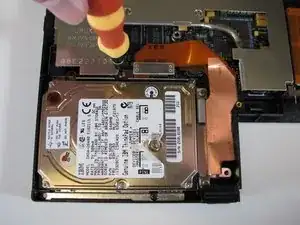

Переверните компьютер так, чтобы жёсткий диск был сверху. Удалите показанный винт крестовой отвёрткой.

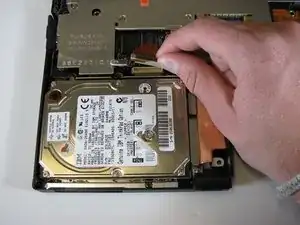

Убедитесь, что вы заземлены, и отсоедините кабель IDE, соединяющий жёсткий диск с материнской платой.

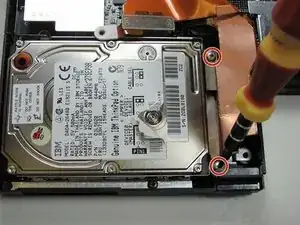

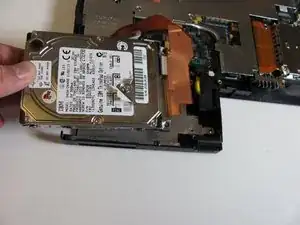

Удалите последние два винта (показаны) и выдвиньте жёсткий диск.
