Разборка IBM ThinkPad 380/385

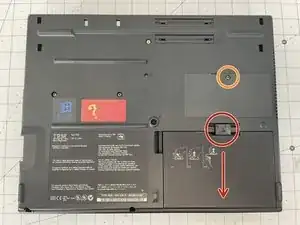

Разместите ноутбук как на изображении: аккумулятор находится у Вас на правом нижнем краю. Чтобы вынуть основной аккумулятор, сначала потяните вверх за язычок со стрелкой, затем сдвиньте аккумулятор от себя. Теперь вы можете поднять аккумулятор, потянув его на себя и вынув наружу. Отложите в сторону.

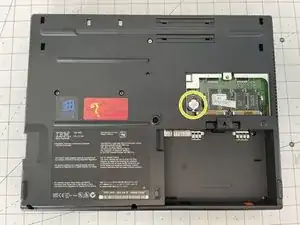

С помощью отвертки Phillips #1 открутите крышку отсека для оперативной памяти и батареи CMOS. Этот винт с удерживанием. Как только винт достаточно откручен, откройте крышку, наклонив её к себе. Снимите и отложите.

Пластиковой лопаткой извлеките батарейку CMOS из держателя, поддев лопаткой под батарейку в выемке спереди и потянув вверх. Осторожно, она может вылететь. Найдите её на полу или там, куда она улетела, и отложите.

Отпустите защёлки модуля оперативной памяти, нажав клипсы наружу. Модуль RAM приподнимется и его можно будет вынуть. Отложите в сторону.

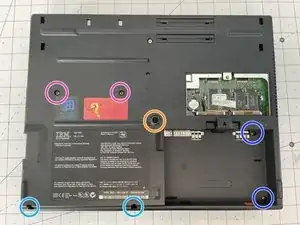

С помощью отвертки Phillips #1 удалите два (2) винта 8 мм с переднего левого края.

С помощью отвертки Phillips #1 удалите два (2) винта 6 мм с правой стороны в отсеке для аккумулятора.

С помощью отвертки Phillips #1 удалите один (1) винт 25 мм из центра.

Следующее актуально только если требуется снять блок CD-ROM/дисковода или жёсткий диск

С помощью отвертки Phillips #1 удалите два (2) винта 8 мм с средней левой части корпуса.

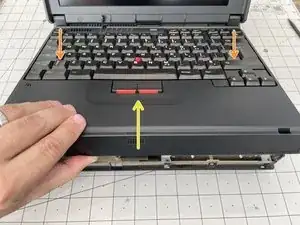

Перед снятием клавиатуры сдвиньте клавиатуру к себе, отодвинув её от узла экрана, используя пластиковую лопаточку.

Когда клавиатура ослабнет, аккуратно приподнимите её спереди.

Клавиатура прикреплена предохранительной защёлкой, чтобы не повредить ленточные кабели.

Сдвиньте предохранительную защёлку в сторону, чтобы освободить клавиатуру.

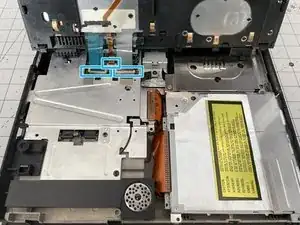

С помощью пластиковой лопатки осторожно отожмите фиксаторы для всех трёх (3) ленточных кабелей и вытяните их.

Теперь можно снять клавиатуру и отложить в сторону.

Поверните ноутбук так, чтобы он был обращён от Вас. С помощью отвертки Phillips #1 удалите только верхний винт с левой стороны.

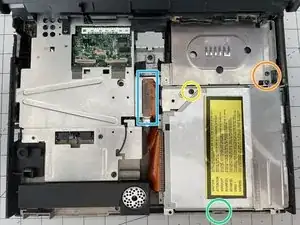

С помощью отвертки Phillips #1 удалите два (2) винта 6 мм, крепящие корзину привода. Примечание: в зависимости от модели может быть только один.

С помощью отвертки Phillips #1 удалите один (1) винт 6 мм со специальной головкой в верхнем левом углу блока привода.

С помощью отвертки Phillips #1 удалите 6 мм винт с передней части блока привода.

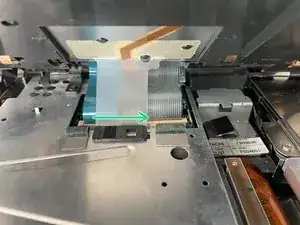

Пластиковой лопаткой отсоедините ленточный кабель в центре корпуса, подключённый к блоку привода.

Часть металлической корзины и блока привода зафиксирована под хрупким пластиком правой стороны корпуса. Ваша задача — вытащить оба элемента, не нагружая пластик.

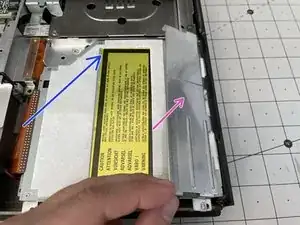

Осторожно снимите металлическую корзину, удерживающую блок привода, приподняв левую часть и потянув наружу. Отложите в сторону.

Теперь вы можете вынуть блок CD-ROM/дисковода. Будьте осторожны, чтобы ноутбук не опрокинулся назад при извлечении блока. Для этого приподнимите левую сторону и выдвиньте его из пластиковой правой части корпуса. Отложите в сторону.

Поверните ноутбук так, чтобы у Вас была видна задняя сторона.

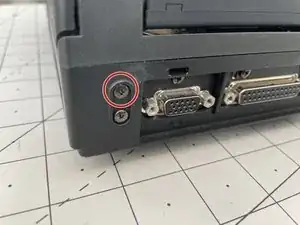

С помощью отвертки Phillips #1 удалите два (2) винта 6 мм над последовательным портом и слева от параллельного порта.

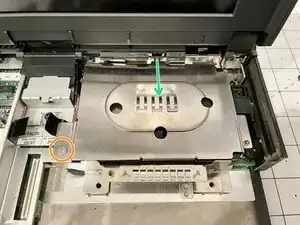

Поверните ноутбук и откройте экран. С помощью отвертки Phillips #1 удалите серебристый винт с нижнего левого края верхней крышки отсека жёсткого диска.

Снимите верхнюю крышку отсека жёсткого диска, потянув назад к себе и подняв вверх и наружу.

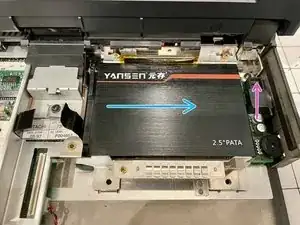

Осторожно сдвиньте жёсткий диск вправо. Для этого может потребоваться небольшое усилие, поэтому будьте осторожны, чтобы не повредить конденсаторы справа.

Когда диск будет отключён от IDE-разъёма, приподнимите правую сторону и извлеките. Отложите или замените.
