Замена дочерней платы HP Chromebook 14-SMB

Для вашей безопасности отключите все периферийные устройства, разрядите аккумулятор ниже 25% и выключите устройство перед началом разборки.

Положите ноутбук нижней крышкой вверх.

Выверните одиннадцать винтов крестовой отверткой.

Снимите два резиновых уплотнителя, затем выверните два винта с крестообразной головкой.

Переверните ноутбук и откройте крышку дисплея.

Вставьте медиатор для открытия в зазор между клавиатурой и корпусом.

Сдвиньте медиатор вдоль зазора на несколько сантиметров, чтобы начать освобождать защёлки.

Когда в зазоре появится достаточно места, вставьте инструмент для раскрытия в зазор.

Подденьте по всему периметру клавиатуры, пока она полностью не освободится.

Поднимите клавиатуру перпендикулярно корпусу ноутбука.

Поднимите вверх каждую из двух чёрных защёлок ZIF, фиксирующих ленточные кабели клавиатуры и тачпада в разъёмах материнской платы.

Отключите ленточные кабели клавиатуры и тачпада.

Снимите клавиатуру.

Используйте ноготь или плоский конец лопатки, чтобы аккуратно отсоединить разъём аккумулятора от соответствующего разъёма на материнской плате.

Используйте крестовую отвертку #0, чтобы вывернуть три винта, фиксирующие аккумулятор.

Поднимите аккумулятор вверх и извлеките его из корпуса.

Будьте осторожны, чтобы не поцарапать и не повредить аккумулятор. Литий-ионные аккумуляторы могут быть опасны при проколе.

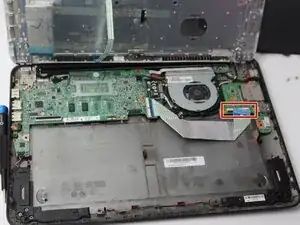

Поднимите чёрную защёлку ZIF на дочерней плате.

Отключите ленточный кабель.

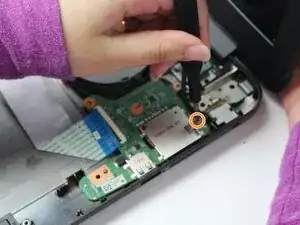

Выверните один винт рядом с разъёмом для SD-карты крестовой отверткой #0.

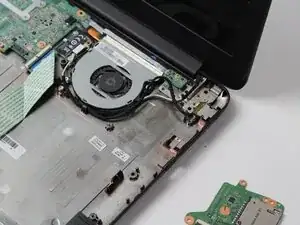

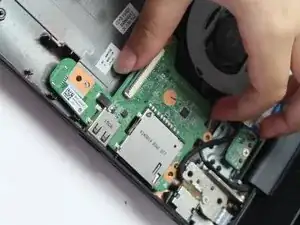

Схватите за боковые стороны дочерней платы и поднимите её вверх, чтобы извлечь из корпуса.
