Замена жесткого диска (HDD) в Lenovo V15-ADA

Снимите 10 отмеченных винтов с задней крышки с помощью отвертки Phillips #1.

M2.5 × 7 мм, крестовая головка (6) (КРАСНЫЕ круги)

M2.5 × 4 мм, крестовая головка (4) (ОРАНЖЕВЫЕ круги)

Красные круги показывают более длинные винты, а оранжевые — более короткие.

Храните винты отдельно и организованно. Они имеют разную длину и должны быть возвращены в исходные места.

После снятия всех десяти винтов используйте пластиковую лопатку, чтобы отделить нижнюю крышку от корпуса ноутбука.

Осторожно проведите инструментом по краям, пока защелки не начнут отпускать.

Когда все защелки освободятся, снимите крышку и отложите в сторону.

Карта Wi‑Fi расположена возле одного из углов материнской платы. К ней подключены два антенных провода (один черный и один серый).

Чтобы начать снятие аккумулятора, отключите ленточный кабель, соединяющий аккумулятор с компьютером.

Аккумулятор закреплен тремя винтами. Используйте отвертку Phillips #0, чтобы выкрутить винты, фиксирующие аккумулятор.

M2 × 6 мм, крестовая головка, с нейлоновой втулкой (3)

Извлеките аккумулятор из устройства после выполнения шагов 1 и 2.

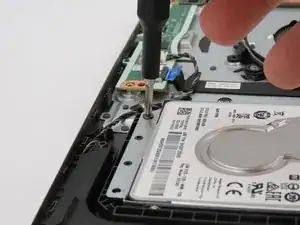

Наденьте насадку PH0 на отвертку и выкрутите винт. (M2 × 6 мм, крестовая головка, с нейлоновой втулкой)

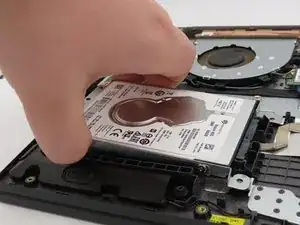

Возьмите жесткий диск и аккуратно поднимите его вверх.

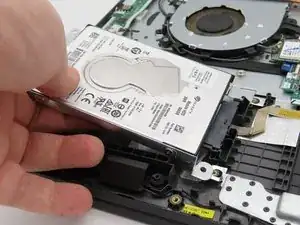

Выньте жесткий диск из его разъема.

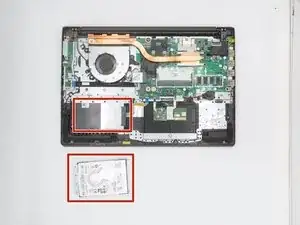

Жесткий диск успешно извлечен.
