Замена камеры Lenovo V14-IIL
Ударные повреждения, закрытие ноутбука с чрезмерной силой и царапины на линзе камеры могут привести к поломке камеры или ухудшению качества изображения. Это руководство показывает, как заменить камеру в ноутбуке Lenovo V14-IIL. Обязательно аккуратно извлекайте мелкие детали.
Перед использованием этого руководства убедитесь, что вы ознакомились со страницей устранения неполадок Lenovo V14-IIL, чтобы проверить, не существует ли решения, не требующего замены компонента.
Перед началом убедитесь, что ноутбук полностью выключен и отключён от любых внешних источников питания.
Шаг 1
Перед началом любой разборки убедитесь, что ноутбук выключен и отсоединены все кабели.
Переверните ноутбук и поместите на ровную поверхность, чтобы получить доступ к винтам на нижней крышке.
Снимите шесть винтов 7 мм с задней панели ноутбука с помощью отвертки Phillips #0.
Снимите четыре винта 4 мм с нижнего края ноутбука с помощью отвертки Phillips #0.
Шаг 2
Используйте инструмент для вскрытия iFixit, чтобы разъединить корпус, проскальзывая им по каждой стороне ноутбука.
Вам может потребоваться перемещать инструмент в разные места, чтобы полностью освободить заднюю крышку.
Шаг 3
Поднимите заднюю панель и отложите её в сторону.
Шаг 4
Используя отвертку Phillips #0, снимите четыре винта 5 мм с петель ноутбука.
Шаг 5
Поднимите фиксатор и аккуратно отсоедините кабель дисплея.
Шаг 6
С помощью лопатки отсоедините два кабеля беспроводной LAN (чёрный и серый) от карты беспроводной сети.
Снимите LAN-кабели с трёх креплений на вентиляторе.
Шаг 7
Убедитесь, что все кабели и петли отсоединены.
Поднимите блок дисплея и отложите его от основания.
Шаг 8
Сдвиньте крышку петли кабеля вправо.
Оттяните деталь от экрана.
Шаг 9
Используйте инструмент для вскрытия iFixit, чтобы отделить панель рамки экрана.
Проведите инструментом по всему периметру, чтобы ослабить рамки со всех сторон.
Возможно, потребуется аккуратно ослабить клейкую ленту с помощью инструмента.
Снимите панель рамки.
Шаг 10
Аккуратно вытяните растягиваемую клейкую ленту.
Следите за тем, чтобы тянуть от петель к верхней части ЖК-панели.
Возможно, потребуется использовать металлическую лопатку, чтобы помочь ослабить клей.
Шаг 11

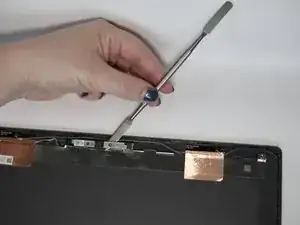

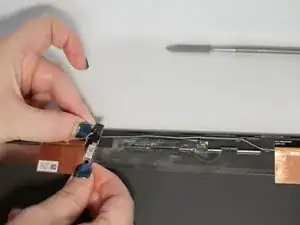

Отсоедините провод от задней части интегрированной камеры и поднимите камеру.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
