Замена панели ЖК-экрана Lenovo V14-IIL
Удары, попадание влаги, перегрев и износ могут привести к трещинам на панели ЖК-экрана, появлению битых пикселей или к тому, что экран перестанет включаться. В этом руководстве показано, как заменить панель ЖК-экрана в ноутбуке Lenovo V14-IIL. Обязательно аккуратно извлекайте мелкие детали.
Перед использованием этого руководства ознакомьтесь со страницей устранения неполадок для Lenovo V14-IIL, чтобы проверить, возможно ли решение без замены компонентов.
Перед началом полностью отключите ноутбук от питания и отсоедините все внешние источники питания.
Шаг 1
Убедитесь, что ноутбук выключен, и отсоедините все кабели перед началом ремонта.
Переверните ноутбук и положите его на ровную поверхность, чтобы получить доступ к винтам на крышке основания.
Снимите шесть винтов 7 мм с задней панели ноутбука с помощью крестовой отвертки Phillips #0.
Снимите четыре винта 4 мм с нижнего края ноутбука с помощью крестовой отвертки Phillips #0.
Шаг 2
Используйте пластиковую лопатку iFixit, чтобы разъединить корпус, проводя ею вдоль каждой стороны ноутбука.
Возможно, потребуется перемещать инструмент в разные места, чтобы полностью освободить заднюю крышку.
Шаг 3
Поднимите заднюю панель и отложите её в сторону.
Шаг 4

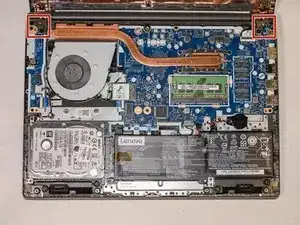

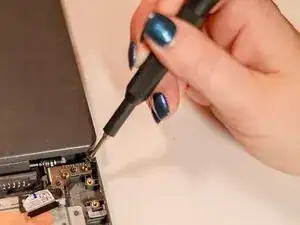

С помощью крестовой отвертки Phillips #0 отвинтите четыре винта 5 мм, крепящие петли ноутбука.
Шаг 5

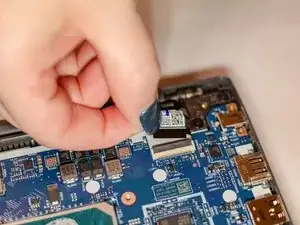

Поднимите защёлку и аккуратно отсоедините кабель дисплея.
Шаг 6

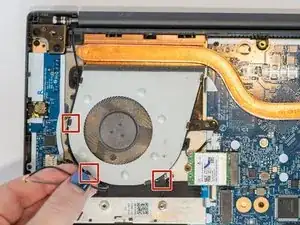

С помощью лопатки отключите два кабеля беспроводной сети (чёрный и серый) от модуля беспроводной сети.
Снимите сетевые кабели с трёх держателей на вентиляторе.
Шаг 7
Убедитесь, что все кабели и петли отсоединены.

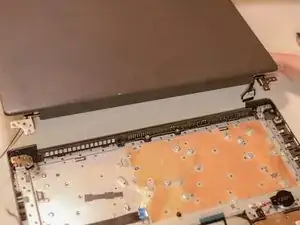

Отделите узел дисплея от основания.
Шаг 8

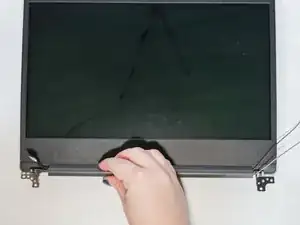

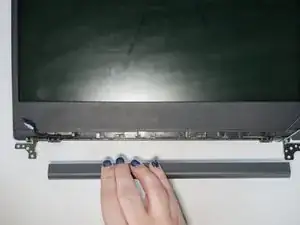

Сдвиньте крышку петли кабеля вправо.
Оттяните деталь от экрана.
Шаг 9

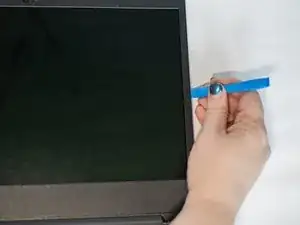

Используйте пластиковую лопатку iFixit, чтобы отделить рамку экрана.
Проводите инструментом полностью по периметру, чтобы ослабить рамки со всех сторон.
Возможно, потребуется аккуратно ослабить клеящую ленту с помощью инструмента.
Снимите рамку экрана.
Шаг 10

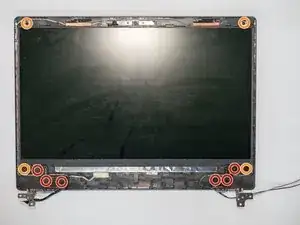

С помощью крестовой отвертки Phillips #0 отвинтите шесть винтов 2,2 мм, крепящих петли ноутбука.
С помощью крестовой отвертки Phillips #0 отвинтите четыре винта 2,8 мм, крепящие петли и верхние углы ноутбука.
Шаг 11

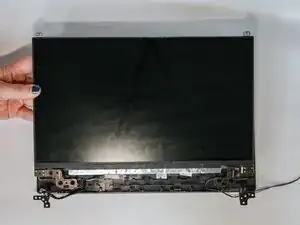

Поднимите панель ЖК-экрана и аккуратно переверните её, как при закрывании крышки.
Шаг 12

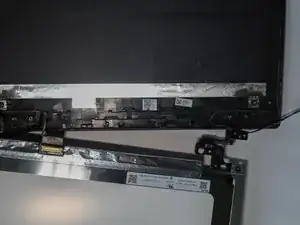

Поднимите держатель, фиксирующий кабель на месте.
Осторожно потяните кабель до отсоединения и снимите старую панель ЖК-экрана.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
