Замена материнской платы Lenovo Touch Y70-70
В этом руководстве пошагово показано, как заменить материнскую плату на Lenovo Y70-70 Touch. Материнская плата может потребовать замены в случае повреждения компонента или при обновлении ноутбука.
Шаг 1

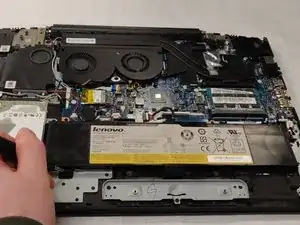

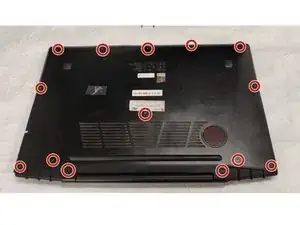

Переверните устройство так, чтобы крышка корпуса была направлена к вам.
С помощью отвертки Phillips №0 удалите 14 винтов с задней части устройства.
Шаг 2

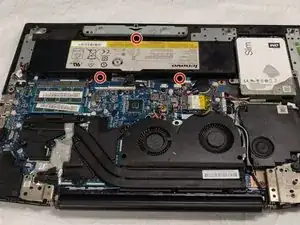

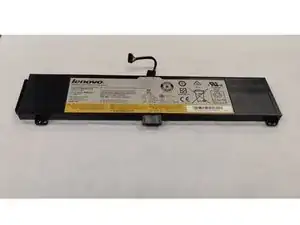

С помощью отвертки Phillips №0 открутите три винта, фиксирующие аккумулятор.
Шаг 3

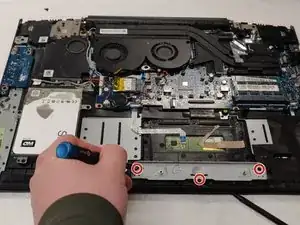

С помощью отвертки Phillips №0 снимите металлическое усиление, открутив три винта.
Шаг 4

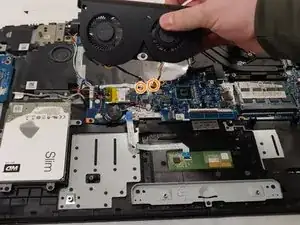

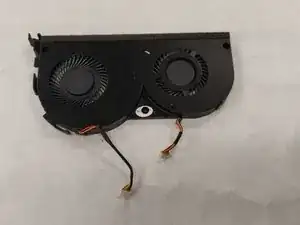

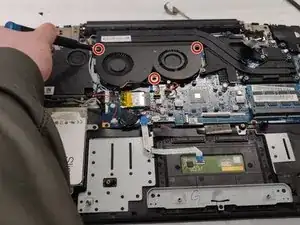

С помощью отвертки Phillips №0 аккуратно открутите три винта, крепящие вентилятор.
Отсоедините кабели, соединяющие вентилятор с материнской платой.
Шаг 5

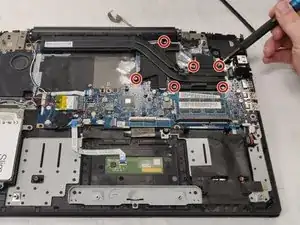

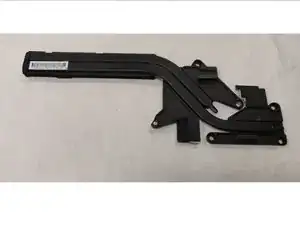

С помощью отвертки Phillips №0 отвинтите шесть винтов, крепящих систему охлаждения.
Шаг 6

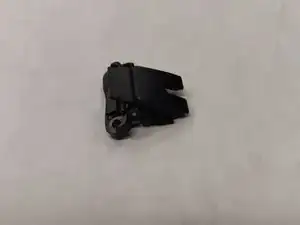

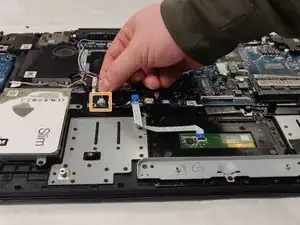

Снимите разъем Ethernet, открутив два винта, его фиксирующие.
Шаг 7

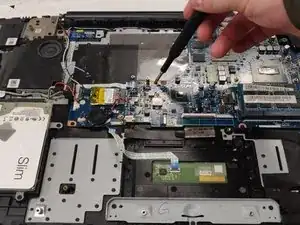

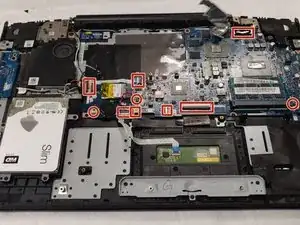

Осторожно отсоедините различные кабели, подключённые к материнской плате, пальцами.
Отсоедините кабели пальцами.
Шаг 8

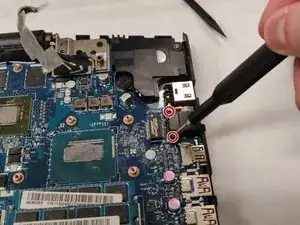

Наконец, открутите шесть винтов, фиксирующих материнскую плату.

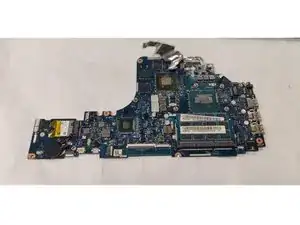

Извлеките материнскую плату из ноутбука.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
