Замена оперативной памяти Lenovo V15-ADA
В этом руководстве показано, как получить доступ к оперативной памяти, а также безопасно отключить и подключить её вновь.
Шаг 1
Удалите 10 отмеченных винтов с помощью отвертки Phillips #1 с задней панели.
M2.5 × 7 мм, с крестовым сверлом (6) (КРАСНЫЕ круги)
M2.5 × 4 мм, с крестовым сверлом (4) (ОРАЖЕВЫЕ круги)
Красные круги показывают более длинные винты, а оранжевые круги — более короткие винты.
Соблюдайте порядок винтов. Они имеют разную длину и должны вернуться на свои места.
Шаг 2
После удаления всех десяти винтов используйте пластиковую лопатку, чтобы отделить нижнюю крышку от ноутбука.
Осторожно проведите инструментом по краям, пока защелки не начнут отсоединяться.
Когда все защелки будут свободны, снимите крышку и отложите её в сторону.
Сетевой адаптер Wi-Fi расположен в одном из углов материнской платы. К нему подключены два антеннных провода (один черный и один серый).
Шаг 3

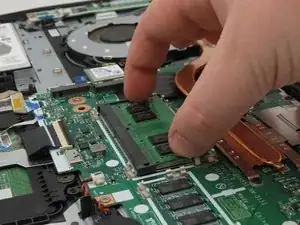

Отодвиньте зажимы, удерживающие плату оперативной памяти на месте.
Шаг 4

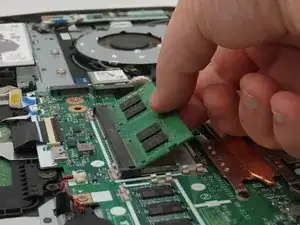

Поднимите плату оперативной памяти.
Шаг 5

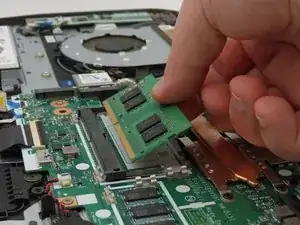

Вытяните плату оперативной памяти.
Шаг 6

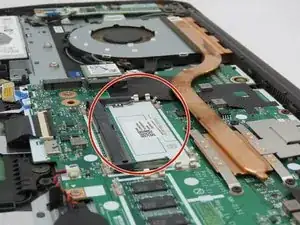

После выполнения шагов 5-7 оперативная память успешно удалена.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
