Замена жесткого диска Dell Inspiron N5050
Перед дальнейшей разборкой устройства подготовьте отвертку и пластиковый инструмент для вскрытия. В этой части руководства потребуется снять клавиатуру, поэтому аккуратно тяните кабель клавиатуры, чтобы не повредить его.
Шаг 1
Переверните ноутбук, чтобы увидеть низ и два зажима.
Шаг 2
Сдвиньте два зажима в противоположные стороны друг от друга.
Сдвигание этих зажимов ослабит батарею, что позволит её извлечь.
Шаг 3
Выньте батарею из ноутбука.
Батарея ноутбука должна быть полностью извлечена.
Шаг 4

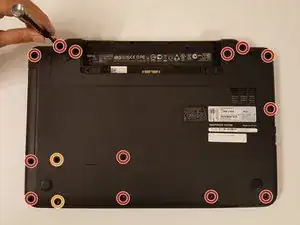

Удалите одиннадцать винтов 5 мм, крепящих панель под ладони, на нижней стороне ноутбука отверткой Phillips #PH00.
Удалите два винта 3 мм, удерживающие жесткий диск, на нижней стороне ноутбука отверткой Phillips #PH00.
Шаг 5
Переверните и откройте ноутбук, чтобы получить доступ к клавиатуре.
Используйте пластиковый инструмент для вскрытия, чтобы поочередно нажать на четыре защелки.
Нажимайте на защелки и тяните инструмент на себя, чтобы поддеть клавиатуру и ослабить её.
Четыре защелки расположены над клавишами Esc, F6, F11 и Delete.
Шаг 6

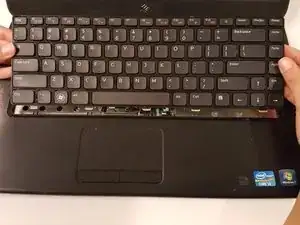

Аккуратно снимите клавиатуру.
Поднимайте клавиатуру осторожно, так как сзади подключен кабель.

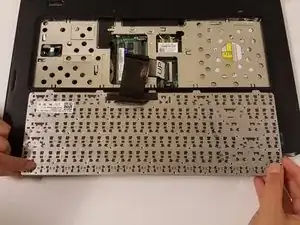

Переверните клавиатуру, чтобы найти кабель клавиатуры.

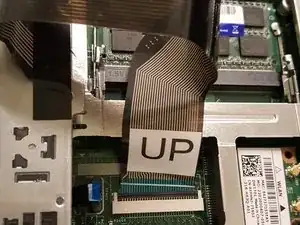

Отсоедините кабель, помеченный «UP», вытянув его из разъема ноутбука.
Шаг 7

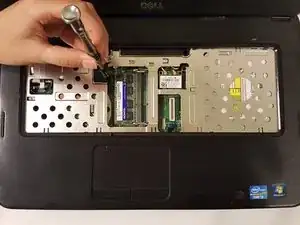

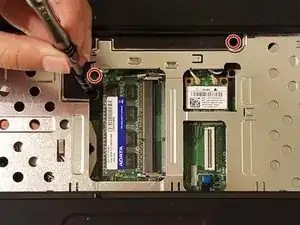

Открутите два винта, крепящие панель под ладони.

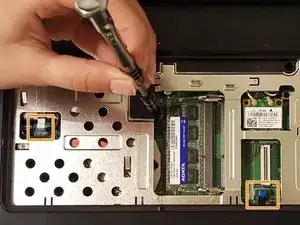

Поднимите два синих кабеля панели под ладони вверх и выведите их из разъемов.
Шаг 8

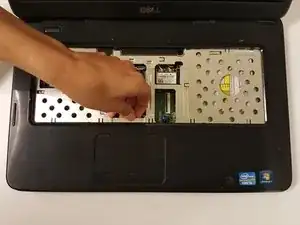

Поднимите всю поверхность (корпус под ладони), чтобы открыть материнскую плату под ней.
Шаг 9

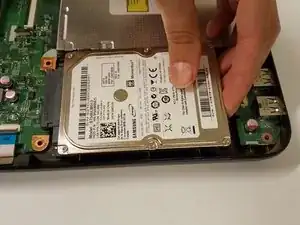

Сдвиньте жесткий диск вправо и вверх, чтобы извлечь его из ноутбука.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
