Замена верхней крышки (Upper Case) для Dell Inspiron n5050

Переверните ноутбук, чтобы увидеть дно, и найдите два фиксатора.

Сдвиньте два фиксатора в стороны друг от друга.

Сдвигание этих фиксаторов ослабит батарею, что позволит её снять.

Вытяните аккумулятор из ноутбука.

Аккумулятор должен быть полностью вынут.

Переверните ноутбук в нормальное положение. Откройте крышку ноутбука.

Осторожно нажимайте на четыре удерживающие защёлки вдоль верхней части клавиатуры плоским монтажным инструментом, по одной защёлке за раз.

После освобождения первой защёлки аккуратно приподнимите клавиатуру, чтобы она снова не защёлкнулась. Завершите освобождение остальных трёх защёлок, одновременно аккуратно приподнимая клавиатуру. Клавиатура откинется по нижней кромке.

Осторожно отогните защёлку кабеля данных плоской стороной монтажного инструмента от кабеля.

Поднимите кабель и выньте его.

При установке кабеля обратите внимание на две фиксирующие лапки по бокам кабеля, которые защёлкиваются на нижней части места крепления защёлки. Когда они находятся на месте, кабель правильно вставлен.

Для извлечения оптического привода отключать ленточный кабель клавиатуры не требуется.

Закройте крышку, переверните ноутбук дном вверх так, чтобы батарея была вверху.

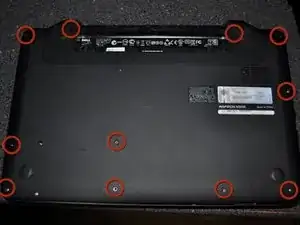

Удалите 11 винтов, удерживающих верхнюю панель корпуса на нижней части корпуса.

Переверните ноутбук и откройте крышку.

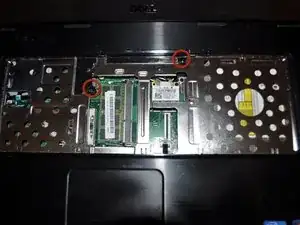

Снимите два винта с верхней панели корпуса.

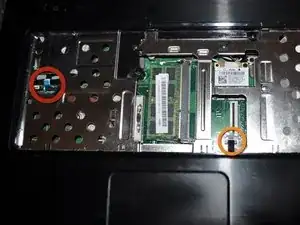

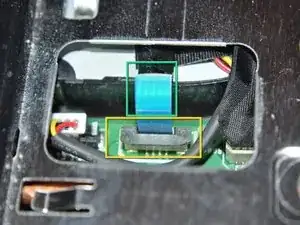

Осторожно отключите кабель питания.

Поднимите тёмно-серую защёлку.

Потяните за синюю ленточку вверх.

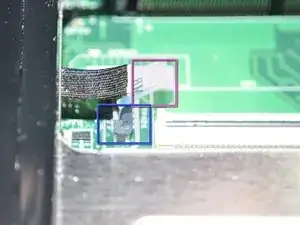

Осторожно отключите кабель тачпада.

Поднимите тёмно-серую защёлку.

Потяните за синюю ленточку вверх

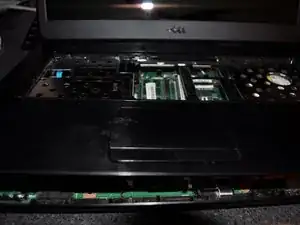

Возьмитесь за металлическую рамку верхней панели и аккуратно оттяните её от нижней части корпуса. Перед снятием подлокотника отключите кабель, отмеченный как MB.

Обходите верхнюю панель по периметру.
