Замена жесткого диска Dell Inspiron 15 (N5010)

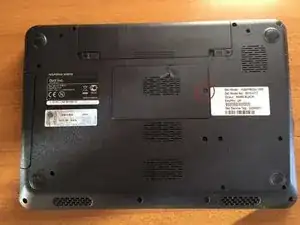

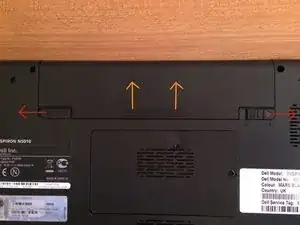

Переверните ноутбук и разблокируйте батарею, сдвинув два фиксирующих зажима в стороны. Левый зажим с пружинным механизмом. Вытащите батарею.

Просто выдвиньте батарею в указанном направлении.

Открутите фиксирующий винт на крышке ОЗУ, затем откройте крышку.

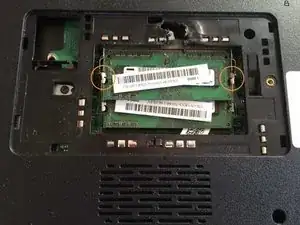

Освободите модуль или модули ОЗУ, нажав металлические зажимы наружу. Отложите модули в сторону.

При повторной установке модулей ОЗУ убедитесь, что они полностью зашли в свои гнезда, прежде чем наклонять их вниз для фиксации зажимов.

Примечание: если ноутбук, с которым вы работаете, немного отличается, возможно, у него будет другое количество винтов в немного других положениях. Важно запомнить, откуда были короткие винты, чтобы не вставить длинный винт на место при сборке.

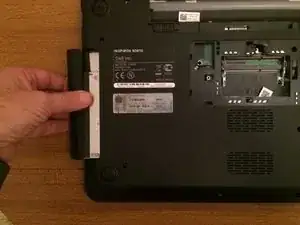

Удалите винт длиной 5 мм, находящийся слева от гнезд ОЗУ, затем вытяните привод CD/DVD. (Не обязательно, если вы только меняете клавиатуру.)

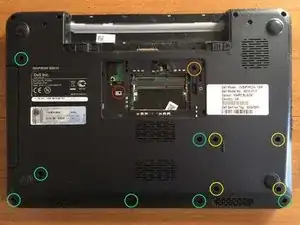

Удалите винт длиной 5 мм справа и сзади от гнезд ОЗУ.

Если вы собираетесь удалить жесткий диск, материнскую плату или вентилятор, удалите 4 винта длиной 3 мм.

Удалите 7 винтов длиной 5 мм. (6 других находятся сзади и оставлять их не нужно.)

С помощью тонкой металлической лопатки вы сможете освободить 4 зажима вдоль верхней части клавиатуры, чтобы поднять ее.

Если вы обнаружите, что один или несколько зажимов не освобождаются, не силите. Вы, вероятно, пропустили один (или несколько) винтов внизу.

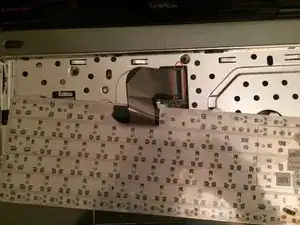

Немного приподнимите клавиатуру сзади, освобождая ее зажимы вдоль передней панели. Поверните ее к себе, стараясь не повредить шлейф.

Аккуратно поднимите зажим шлейфа и снимите шлейф. Отложите клавиатуру в сторону.

Аккуратно приподнимите черные зажимы и отключите 3 узких шлейфа.

При сборке, после закрытия зажимов, аккуратно потяните за шлейфы. Если они вынимаются из гнезд, значит, они не были полностью вставлены. Полное вхождение может быть немного неудобным, и пинцет может помочь.

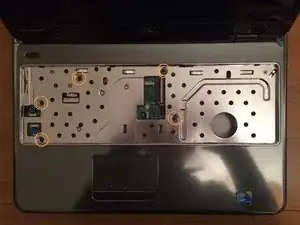

Удалите 5 винтов с маркировкой M2.5x5 на средней панели.

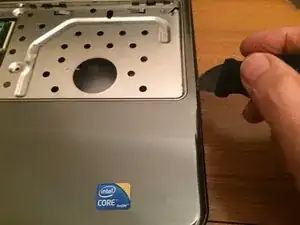

С помощью лопатки освободите переднюю панель от зажимов спереди и с обеих сторон. Если вам не удается легко ее освободить, это может быть связано с тем, что вы пропустили один из винтов внизу.

После освобождения аккуратно приподнимите переднюю панель и отложите ее в сторону.

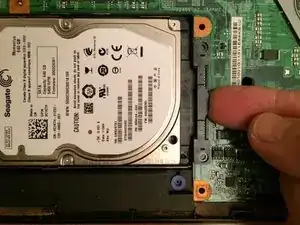

Поднимите разъем жесткого диска из гнезда и тем самым удалите жесткий диск.

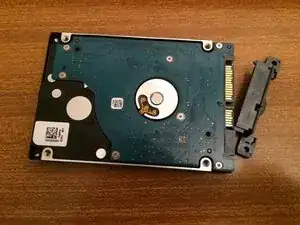

Если вы заменяете жесткий диск на другой (или на SSD), перенесите разъем со старого диска на новый. Он просто устанавливается.
