Замена сборки дисплея Dell Inspiron n5110
В этом руководстве мы покажем вам, как удалить и заменить сборку дисплея.
Шаг 1
ПРЕДУПРЕЖДЕНИЕ: Прежде чем работать внутри компьютера, прочитайте информацию о безопасности, прилагаемую к вашему компьютеру. Следуйте инструкциям в разделе "Перед началом".
ОСТОРОЖНО: Чтобы избежать электростатического разряда, заземлите себя, используя антистатический браслет или периодически касаясь незакрашенной металлической поверхности (например, разъема на вашем компьютере).

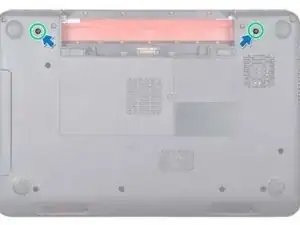

Удалите два винта, которые фиксируют сборку дисплея к корпусу компьютера.
Шаг 2

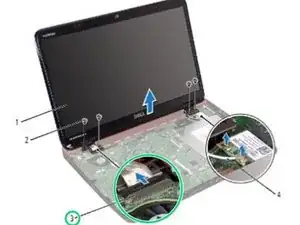

Отключите кабель дисплея и кабель сенсорного экрана от разъемов на системной плате.
ПРИМЕЧАНИЕ: Плата сенсорного экрана является опциональной и может отсутствовать в вашем компьютере.
Шаг 3
Обратите внимание на укладку антенных кабелей Mini-Card и извлеките кабели из направляющих.
Шаг 4

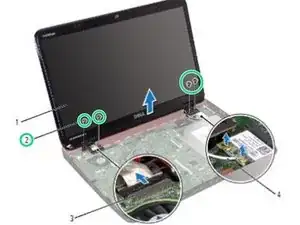

Удалите четыре винта, которые фиксируют сборку дисплея к корпусу компьютера.
Шаг 5

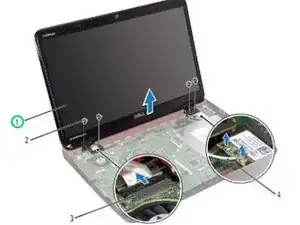

Поднимите сборку дисплея с корпуса компьютера.
Шаг 6
Установите НОВУЮ сборку дисплея на место и верните четыре винта, которые фиксируют сборку дисплея к корпусу компьютера.
Шаг 7
Проложите антенные кабели Mini-Card через направляющие.
Шаг 8
Подключите кабель дисплея и кабель сенсорного экрана к разъемам на системной плате.
Шаг 9

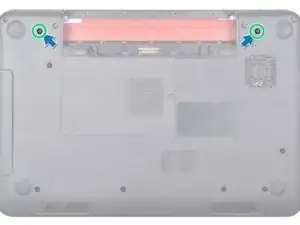

Замените два винта, которые фиксируют сборку дисплея к корпусу компьютера.
Перевод руководства с ifixit.com
