Замена жесткого диска Dell Alienware M18x

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите инструкции по технике безопасности, поставлявшиеся с компьютером.

ОСТОРОЖНО: Чтобы избежать электростатического разряда, заземлите себя, используя браслет для заземления запястья или периодически прикасаясь к некрашеной металлической поверхности (например, к разъему на компьютере).

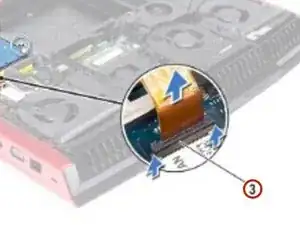

Поднимите защелку разъема, фиксирующую кабель жесткого диска к разъему на системной плате, затем отсоедините кабель жесткого диска от разъема на системной плате.

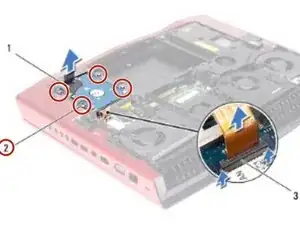

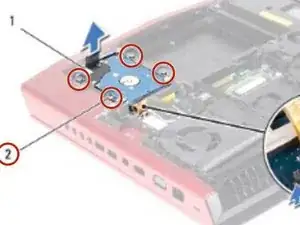

Ослабьте четыре захваченных винта, которые фиксируют узел жесткого диска к основанию компьютера.

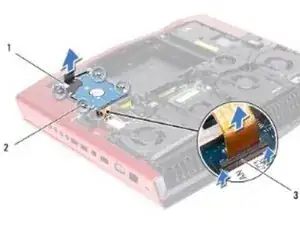

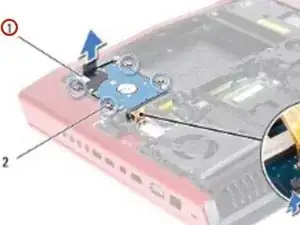

Используя вытяжную петлю, поднимите узел жесткого диска из основания компьютера.

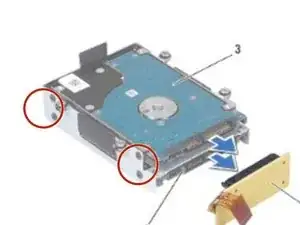

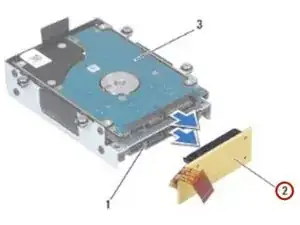

Отсоедините интерфейсный адаптер от жестких дисков.

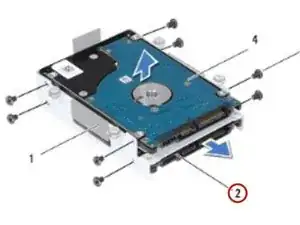

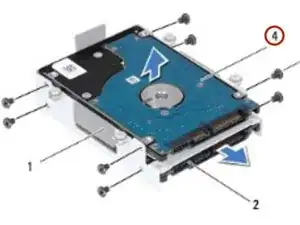

Снимите четыре винта, которые фиксируют основной жесткий диск (HDD 0), и поднимите жесткий диск из крепления для диска.

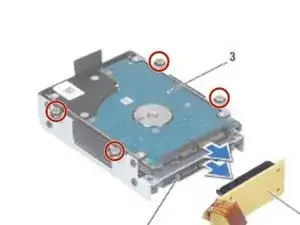

Снимите четыре винта, которые фиксируют дополнительный жесткий диск (HDD 1), и выдвиньте жесткий диск из крепления для диска.

ОСТОРОЖНО: Когда жесткий диск не установлен в компьютере, храните его в защитной антистатической упаковке (см. «Защита от электростатического разряда» в инструкциях по технике безопасности, поставлявшихся с компьютером).

Установите основной жесткий диск (HDD0) в крепление для диска.

При наличии — вставьте дополнительный жесткий диск в крепление для диска.

Замените четыре винта, фиксирующие основной жесткий диск (HDD 0).

При наличии — замените четыре винта, фиксирующие дополнительный жесткий диск (HDD 1) в креплении для диска.

Подключите интерфейсный адаптер к жестким дискам.

Поместите узел жесткого диска в основание компьютера.

Затяните четыре захваченных винта, которые фиксируют узел жесткого диска к основанию компьютера.

Подключите кабель жесткого диска к разъему на системной плате и надавите на защелку разъема, чтобы зафиксировать кабель.
