Замена сборки дисплея Dell Alienware M18x

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по безопасности, которая прилагалась к вашему компьютеру.

ВНИМАНИЕ: Чтобы избежать электростатического разряда, заземлите себя, используя браслет для заземления или периодически касаясь незакрашенной металлической поверхности (например, разъема на вашем компьютере).

ВНИМАНИЕ: Только сертифицированный специалист по обслуживанию должен выполнять ремонты вашего компьютера. Повреждения, вызванные обслуживанием, не授权ованным Dell, не покрываются вашей гарантией.

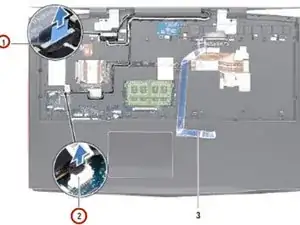

Используя вытяжной таб, потяните за кабель дисплея, чтобы отключить его от разъема на системной плате.

Отключите и снимите кабель разъема видеокарты с разъема на системной плате.

Отключите кабель платы LED-логотипа от разъема на системной плате.

Закройте дисплей и переверните компьютер.

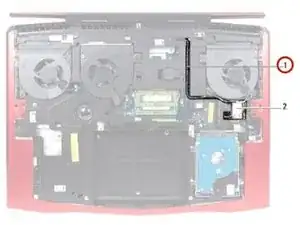

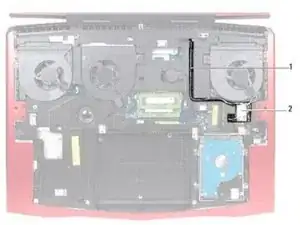

Отключите антенные кабели от Мини-карты.

Обратите внимание на прокладку антенных кабелей, а затем снимите кабели с направляющих на основании компьютера.

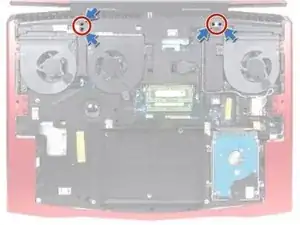

Удалите четыре винта, фиксирующих сборку дисплея на основании компьютера.

Переверните компьютер и откройте дисплей.

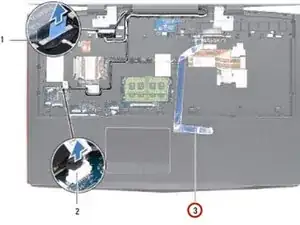

Обратите внимание на прокладку кабеля дисплея и кабеля платы LED-логотипа, а затем снимите кабели с направляющих на сборке подлокотника.

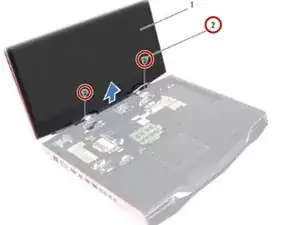

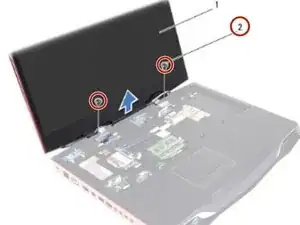

Удалите два винта на петлях дисплея, фиксирующих сборку дисплея к основанию компьютера.

Осторожно вытяните антенные кабели через прорезь на основании компьютера.

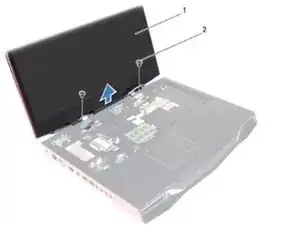

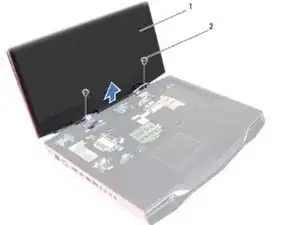

Переместите дисплей в перпендикулярное положение к основанию компьютера, а затем снимите сборку дисплея с компьютера.

Установите НОВУЮ сборку дисплея на место и замените два винта на петлях дисплея, которые фиксируют сборку дисплея к основанию компьютера.

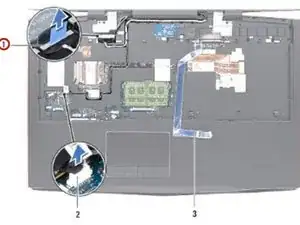

Прокладывайте кабель дисплея и кабель платы LED-логотипа через направляющие на сборке подлокотника.

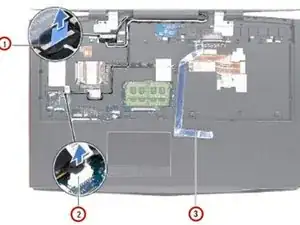

Подключите кабель дисплея, кабель разъема видеокарты и кабель платы LED-логотипа к соответствующим разъемам на системной плате.

Протяните антенные кабели Мини-карты через прорезь на основании компьютера.

Закройте дисплей и переверните компьютер.
