Замена узла дисплея Dell Alienware 18

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера прочтите информацию о технике безопасности, поставлявшуюся с компьютером, и выполните шаги в разделе Перед началом работы

Закройте дисплей и переверните ноутбук.

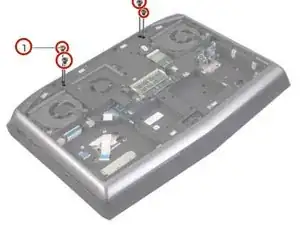

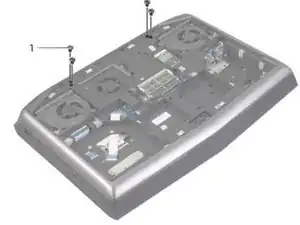

Удалите винты, которые крепят узел дисплея к основанию компьютера.

Переверните компьютер и откройте дисплей.

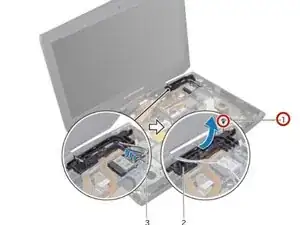

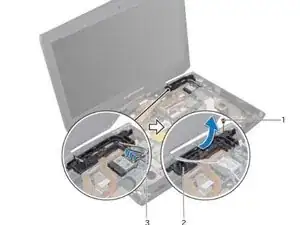

Отключите кабель разъёма видеокарты от соответствующего разъёма на системной плате.

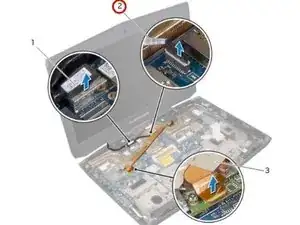

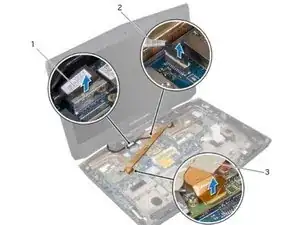

Потяните за язычок, чтобы отсоединить кабель дисплея от соответствующего разъёма на системной плате.

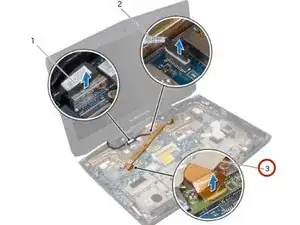

Отключите кабель платы со светодиодным логотипом от соответствующего разъёма на системной плате.

Отключите антенные кабели от разъёмов на мини‑карте. См. «Снятие беспроводной мини‑карты» на странице 105.

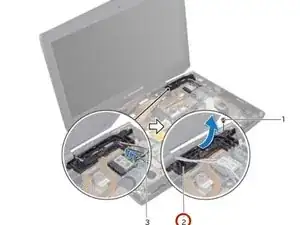

Обратите внимание на прокладку антенных кабелей, затем снимите кабели с направляющих на основании компьютера.

Удалите винт, который крепит направляющие прокладки к основанию компьютера.

Сдвиньте и поднимите направляющие прокладки с основания компьютера.

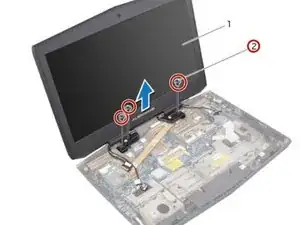

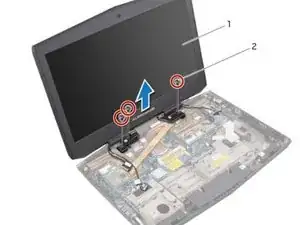

Удалите винты на петлях дисплея, которые крепят узел дисплея к основанию компьютера.

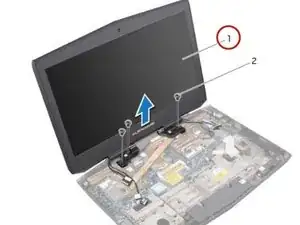

Поверните дисплей до перпендикулярного положения относительно основания компьютера, затем поднимите узел дисплея с компьютера.

Установите НОВЫЙ узел дисплея на место и замените винты на петлях дисплея, которые фиксируют узел дисплея к основанию компьютера.

Установите направляющие прокладки на основание компьютера и затяните винт, который фиксирует направляющие прокладки к основанию компьютера.

Пропустите антенные кабели мини‑карты через направляющие прокладки на основании компьютера.

Подключите антенные кабели мини‑карты к мини‑карте. См. «Замена беспроводной мини‑карты» на странице 107.

Подключите кабель дисплея, кабель разъёма видеокарты и кабель платы со светодиодным логотипом к соответствующим разъёмам на системной плате.

Закройте дисплей и переверните ноутбук.

Замените винты, которые крепят узел дисплея к основанию компьютера.
