Замена беспроводной карты Acer Aspire V5-591G-75KE

Закройте дисплей и переверните устройство дном вверх.

Используйте отвёртку Phillips #1, чтобы вывернуть 18 чёрных винтов с крестообразным шлицем, 10 мм, чтобы ослабить защитную нижнюю крышку.

После снятия винтов переверните устройство в нормальное положение и откройте дисплей.

Проведите пластиковым лопаткообразным инструментом вдоль стыка лицевой панели, чтобы ослабить защитную нижнюю крышку.

Щелчки при защёлкивании нормальны, но сильное поддевание может повредить чувствительные компоненты. Будьте особенно осторожны около портов USB и HDMI.

Снова закройте дисплей и переверните ноутбук дном вверх, чтобы петля была обращена от вас.

Не отрывайте нижнюю крышку рывком. К ней подсоединён небольшой провод динамика, идущий к материнской плате.

Учитывая наличие небольшого провода динамика, аккуратно поднимите только левую сторону нижней крышки.

Используя пинцет с притуплёнными концами, нажмите на защёлки маленького белого разъёма, чтобы отсоединить его от материнской платы.

Вся нижняя крышка должна подняться без сопротивления. Если есть сильное сопротивление, убедитесь, что вы удалили все винты, и снова пройдитесь пластиковым лопаткообразным инструментом по периметру лицевой панели.

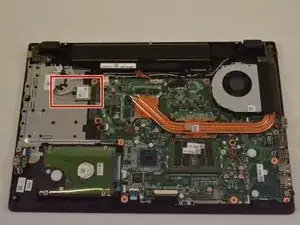

Найдите беспроводную карту в верхнем левом квадранте. К ней должны быть подключены два антенных кабеля — один белый и один чёрный.

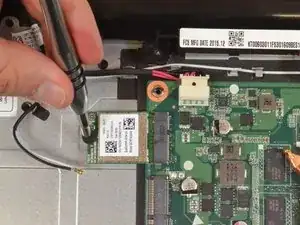

Держа пинцетом с притуплёнными концами, плотно захватите каждую антенную головку и отсоедините, поднимая строго вверх.

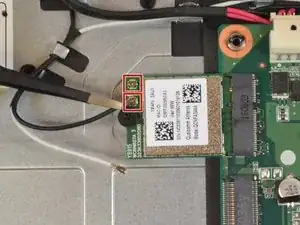

Антенные кабели подключаются через маленькие разъёмы. Лёгкие щелчки при подключении и отключении антенн нормальны.

Обратите внимание, что белый кабель подключается к верхнему разъёму.

Используя отвёртку Phillips размером 1, выверните винт, крепящий беспроводную карту к раме ноутбука.

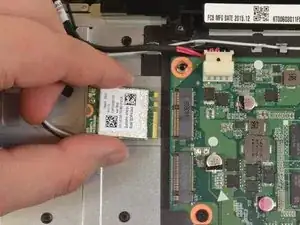

Чтобы отсоединить беспроводную карту, слегка приподнимите её и потяните в сторону.
