Замена Wi‑Fi карты Toshiba Satellite E105-S1602

Сдвиньте оба фиксатора наружу, чтобы освободить батарею.

Вытащите батарею, отводя крышку батарейного отсека от ноутбука.

Переверните компьютер и вставьте пластиковый инструмент для открывания под пластиковую планку над клавиатурой.

Отожмите верхнюю пластиковую планку от верхней части клавиатуры.

Полностью снимите планку с клавиатуры.

Используя отвёртку Phillips #00, выкрутите два винта 4.80 мм в верхней части клавиатуры.

При снятии клавиатуры будьте осторожны, чтобы не порвать ленточный кабель, соединяющий клавиатуру с компьютером, чтобы не повредить его.

Поднимите клавиатуру снизу, чтобы увидеть два ленточных кабеля, соединяющие её с материнской платой.

С помощью пластиковых инструментов для открывания выведите ленточный кабель из разъёма на компьютере.

С помощью пластиковых инструментов для открывания выведите второй ленточный кабель из разъёма на компьютере.

Полностью снимите клавиатуру с ноутбука, подняв часть, ближайшую к экрану, а затем аккуратно вытянув нижнюю половину.

Храните клавиатуру на ровной неметаллической поверхности до момента повторной установки.

Найдите четыре серебристых винта на передней панели.

Используя Phillips #0, выкрутите все четыре серебристых винта длиной 2.95 мм.

Переверните ноутбук и найдите семь винтов на нижней панели.

Выкрутите все семь винтов Philips #00 длиной 7.70 мм.

Найдите и выкрутите три серебристых винта Philips #00 длиной 2.85 мм в отсеке для батареи.

Найдите и выкрутите пять чёрных винтов Philips #00 длиной 3.25 мм в отсеке для батареи.

Поверните ноутбук так, чтобы задняя часть была обращена к вам.

Найдите два чёрных винта Philips #00 длиной 7.65 мм по одному у каждого шарнира и снимите их.

Используйте пластиковый инструмент для открывания, чтобы приподнять верхнюю панель от основания компьютера.

Постепенно обходите по периметру компьютер пластиковым инструментом, чтобы было легче отделить верхнюю панель от основания.

Осторожно приподнимайте верхнюю панель не более чем на шестнадцать сантиметров, поскольку между частями имеются ленточные кабели.

Отключите ленточные кабели и медленно поднимите верхнюю панель от основания.

Найдите ленточный кабель, идущий от материнской платы.

С помощью пластиковых инструментов отожмите основание ленточного кабеля от материнской платы.

Найдите два разъёма от материнской платы.

С помощью пластиковых инструментов отсоедините каждый разъём от материнской платы.

Найдите ленточный кабель, частично скрытый под передней панелью.

С помощью пластиковых инструментов выведите ленточный кабель из разъёма на материнской плате.

Убедитесь, что все провода отключены перед дальнейшими действиями, чтобы избежать повреждения компонентов.

Медленно отведите верхнюю панель от основания компьютера.

Отложите верхнюю панель в сторону и храните на ровной неметаллической поверхности до дальнейшего использования.

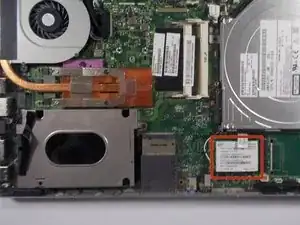

Найдите Wi‑Fi карту, расположенную непосредственно под оптическим приводом.

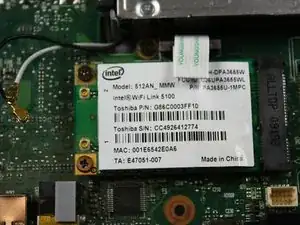

Найдите чёрный и белый провод, подключённые к Wi‑Fi карте.

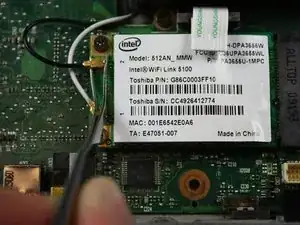

С помощью пинцета отсоедините провода, поднимая их прямо вверх от платы.

При сборке обратите внимание: чёрный провод подключается к верхнему разъёму, белый — к нижнему.

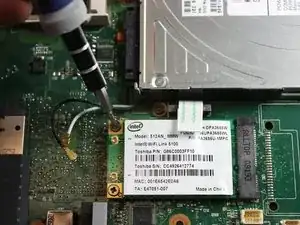

Найдите и извлеките два винта Philips #00 длиной 4.85 мм слева от модуля Wi‑Fi.

Будьте осторожны — не тяните модуль Wi‑Fi строго вверх, чтобы не повредить компоненты на материнской плате.

Возьмите модуль Wi‑Fi за боковые стороны и приподнимите частично.

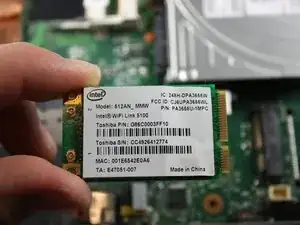

Осторожно оттяните модуль Wi‑Fi от чёрной пластиковой основы, чтобы извлечь его.
