Замена термопасты процессора Toshiba Satellite L300-04P (PSLB8C-04P01X)

Это руководство покажет, как заменить термопасту процессора в ноутбуке Toshiba Satellite L300-04P (PSLB8C-04P01X). Термопаста — важное вещество, расположенное между процессором и системой охлаждения процессора, отвечающее за передачу тепла от процессора к радиатору охлаждения. Термопаста заполняет микроскопические зазоры между кристаллом процессора и поверхностью радиатора, поддерживая теплопроводность. Старая или деградировавшая термопаста снижает теплопроводность, что приводит к повышению температуры процессора и увеличению тепловой нагрузки.

Перед началом убедитесь, что устройство выключено и отключено от питания. Пожалуйста, ознакомьтесь с инструкцией по тому, как очистить и нанести новую термопасту, как это требуется в шагах 26 и 27. Кроме того, рекомендуется использовать антистатический браслет, чтобы предотвратить повреждения от статического электричества.

Обратите внимание, что существуют и другие варианты этого устройства, различающиеся конфигурацией процессора и памяти с моделями с кодами (PSLB0x, PSLB1x, PSLB2x и PSLB3x). Внутреннее оборудование у таких вариантов может отличаться от показанного в этом руководстве.


Шаг 1

Разблокируйте аккумулятор, сдвинув левый фиксатор батареи вправо.

Чтобы снять аккумулятор, удерживайте правый подпружиненный фиксатор батареи сдвинутым вправо, затем возьмитесь за центральную язычок батареи и потяните вверх.

Шаг 2

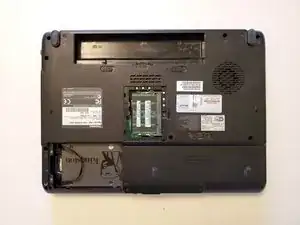

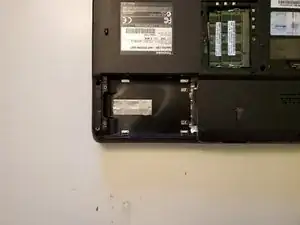

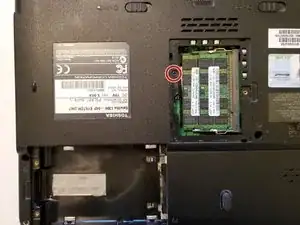

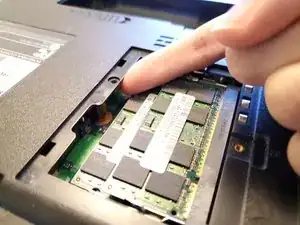

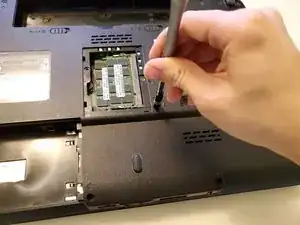

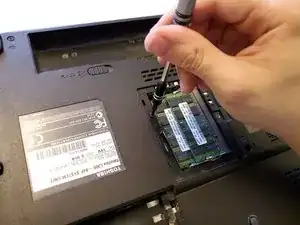

Используйте отвертку Phillips #00, чтобы ослабить винты с удерживающей головкой крышки оперативной памяти и крышки 2,5‑дюймового жесткого диска.

Шаг 3

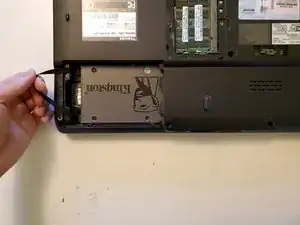

Осторожно вытащите ремешок крепления корзины наружу, затем вверх, чтобы извлечь сборку жесткого диска.

Не тяните жесткий диск сразу вверх, так как это может согнуть разъём и привести к повреждению.

Шаг 4

Используйте отвертку Phillips #00, чтобы удалить винт M2.5x6, фиксирующий оптический привод.

Шаг 5

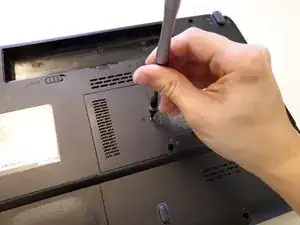

Найдите серую скобу винта оптического привода, затем аккуратно надавите наружу, чтобы освободить оптический привод.

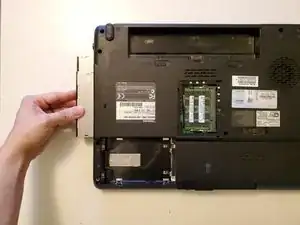

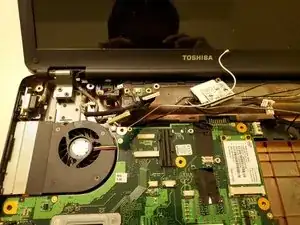

Возьмитесь за край оптического привода и потяните наружу, чтобы извлечь его из устройства.

Кронштейн оптического привода спрятан под нижней крышкой корпуса в месте расположения отверстия для винта оптического привода.

Шаг 6

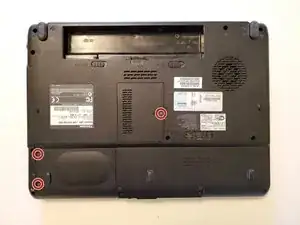

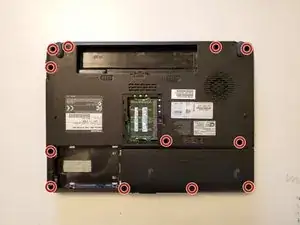

Используйте отвертку Phillips #00, чтобы удалить двенадцать винтов M2.5x6 нижней крышки корпуса.

Шаг 7

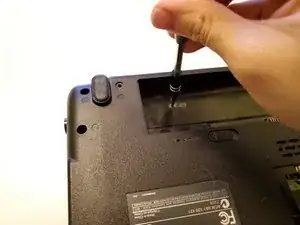

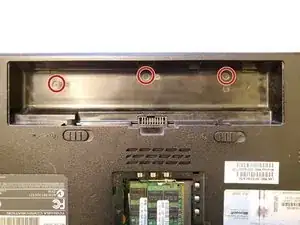

Используйте отвертку Phillips #000, чтобы удалить три винта M2x3 внутри отсека батареи.

Шаг 8

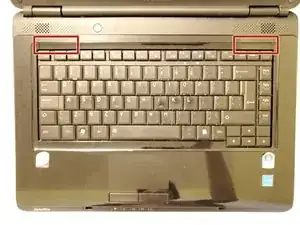

Положите устройство клавиатурой вверх, затем используйте инструмент для вскрытия, чтобы аккуратно снять верхнюю рамку клавиатуры.

Чтобы не повредить пластиковые защёлки, подденьте рамку клавиатуры под небольшим углом до тех пор, пока весь узел не освободится.

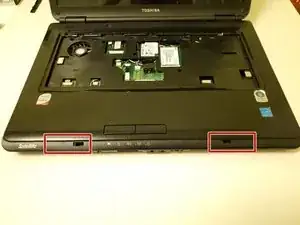

Шаг 9

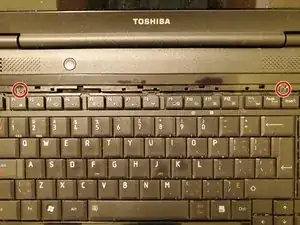

Используя отвертку Phillips #00, удалите два винта M2x3, удерживающие клавиатуру.

Шаг 10

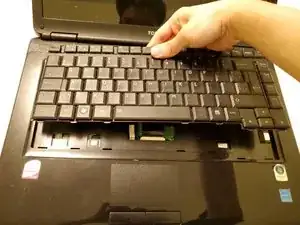

Поднимите верхнюю часть клавиатуры и отведите её к передней части устройства, затем аккуратно потяните назад, чтобы освободить нижнюю часть клавиатуры.

Не тяните клавиатуру сразу наружу, это повредит лентовый кабель под ней.

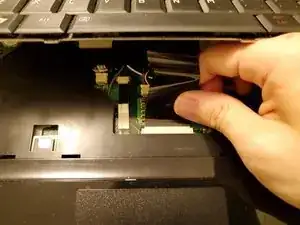

Аккуратно вытащите лентовый кабель из его разъёма, чтобы отсоединить клавиатуру.

Чтобы подключить лентовый кабель обратно, выровняйте разъём параллельно гнезду, затем аккуратно вставьте разъём в гнездо.

Шаг 11

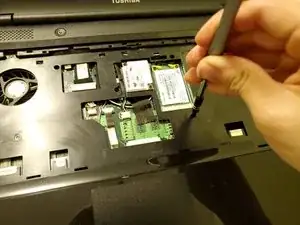

Используя отвертку Phillips #00, удалите пять винтов M2.5x6 верхней крышки.

Шаг 12

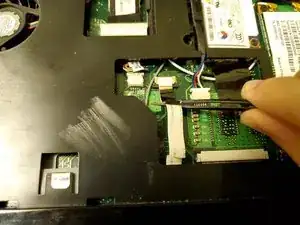

Используйте пинцет, чтобы аккуратно вытянуть и отсоединить лентовый кабель тачпада.

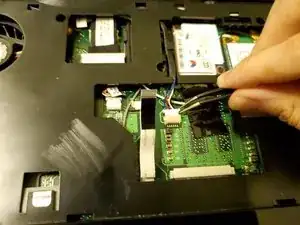

Отсоедините разъём динамиков, аккуратно поддев оба конца пинцетом, пока разъём не освободится.

Чтобы подключить тачпад обратно, удерживайте чёрную пластиковую планку пинцетом или пальцем, затем выровняйте разъём параллельно гнезду. Это предотвращает изгиб кабеля при его вставке в гнездо.

Шаг 13

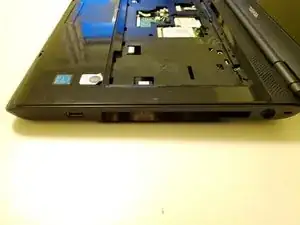

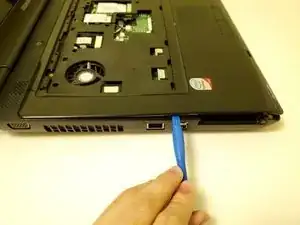

Начните снимать верхнюю крышку, аккуратно поддевая правую сторону инструментом для вскрытия. Начните с поиска зазора рядом с пустым отсеком для DVD-привода.

Правая сторона свободна, когда верхняя крышка лежит свободно над нижней крышкой.

Шаг 14

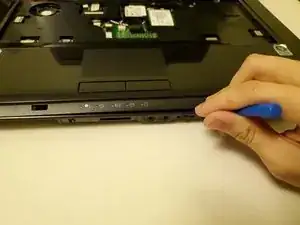

Чтобы освободить переднюю часть верхней крышки, используйте инструмент для вскрытия или лопатку, чтобы поддеть вокруг двух отверстий защёлок крышки в передней части устройства, начиная с правой стороны.

Чтобы не повредить передний регулятор громкости и чтение карт SD, следите, чтобы инструмент для вскрытия не заходил в эти области.

Шаг 15

Закончите отсоединение верхней крышки, поддев левую сторону — сначала над USB-портами, затем у задней петли.

Шаг 16

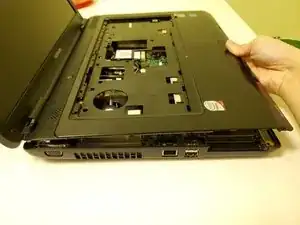

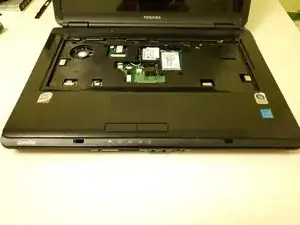

Возьмите переднюю часть верхней крышки, слегка отодвиньте назад, чтобы освободить защёлки задней петли, затем потяните вверх и к передней части устройства, чтобы снять верхнюю крышку.

Шаг 17

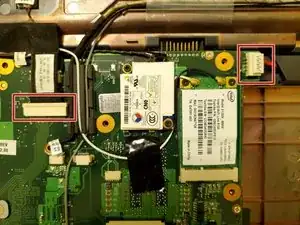

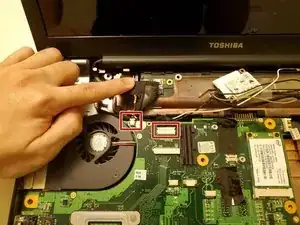

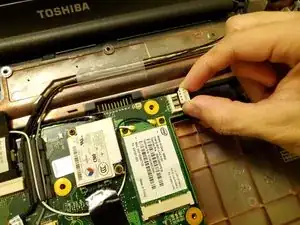

С помощью пальцев или пинцета отсоедините ленточный кабель дисплея и кабель питания постоянного тока.

Сделайте фотографию, чтобы запомнить расположение и прокладку кабелей для сборки.

Шаг 18

С помощью пальцев или пинцета отсоедините кабель USB-порта и провод микрофона.

Шаг 19

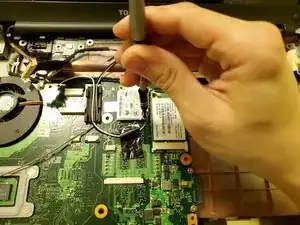

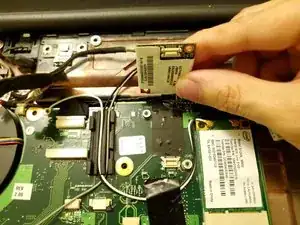

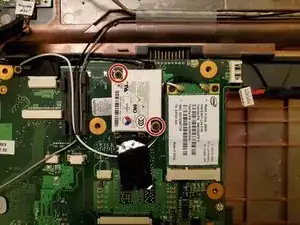

Используйте отвертку Phillips #00, чтобы удалить два винта модемной карты M2x3.

Потяните модемную карту вверх, чтобы освободить её из пресс-fit разъёма.

Шаг 20

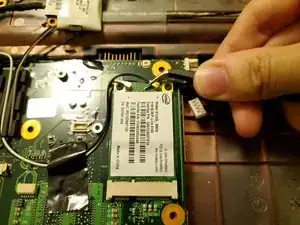

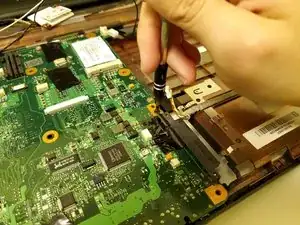

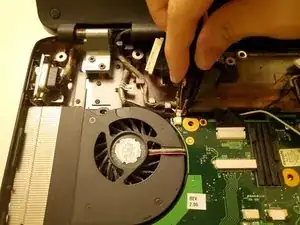

Пинцетом аккуратно поднимите и отсоедините антенные провода беспроводной карты от коаксиальных разъёмов.

При сборке удерживайте клемму провода пинцетом прямо над разъёмом на плате, затем нажмите вниз. Неправильное выравнивание может согнуть центральный контакт и привести к повреждению.

Шаг 21

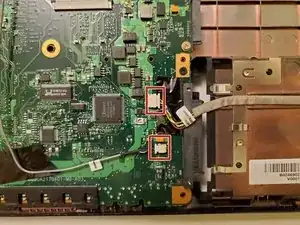

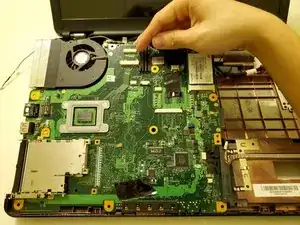

С помощью пальцев или пинцета отсоедините кабель кнопки питания и кабель веб-камеры.

Шаг 22

Перед снятием материнской платы с шасси убедитесь, что все провода убраны, чтобы предотвратить зацепы.

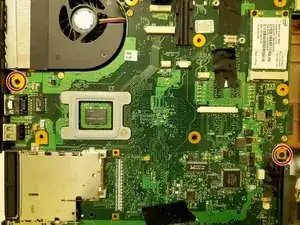

Используйте отвертку Phillips #00, чтобы удалить два винта материнской платы M2.5x6.

Шаг 23

Возьмитесь за верх материнской платы, затем потяните вверх и к задней части устройства, чтобы снять материнскую плату.

Не тяните материнскую плату сразу строго вверх, так как передний регулятор громкости и считыватель SD-карт могут застрять в нижнем шасси и повредиться.

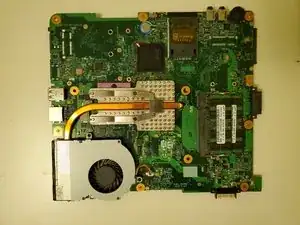

Положите материнскую плату на чистую ровную поверхность так, чтобы охладитель CPU был виден, как показано на второй фотографии.

Шаг 24

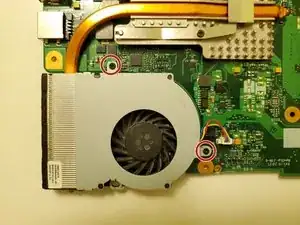

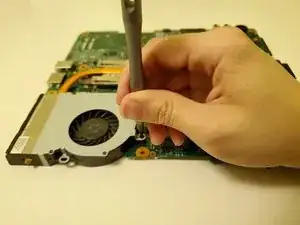

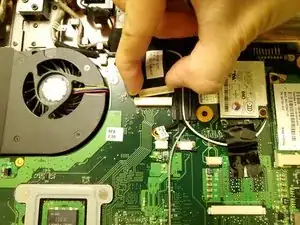

Используя 2 мм крестовую отвертку, удалите 2 винта вентилятора CPU M2x3.

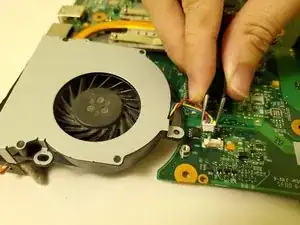

Пинцетом аккуратно отсоедините кабель вентилятора CPU, затем снимите вентилятор с радиатора.

Между вентилятором и радиатором может быть значительная пыль. Используйте мягкую кисть или сжатый воздух для её удаления.

Шаг 25

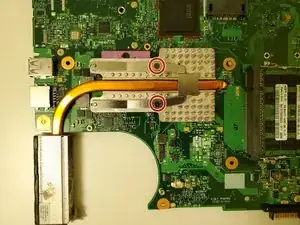

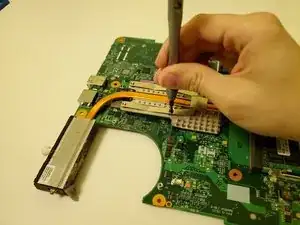

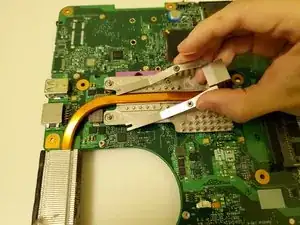

Используйте отвертку Phillips #00, чтобы удалить два винта скобы радиатора M2x3.

Шаг 26

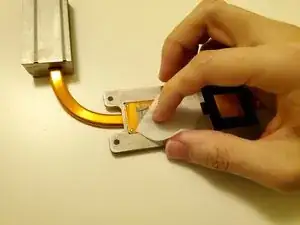

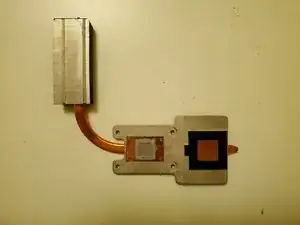

Снимите охладитель CPU и поместите его медными пластинами вверх.

Смочите бумажное полотенце изопропиловым спиртом высокой концентрации, затем протрите старую термо-ленту с медной пластины.

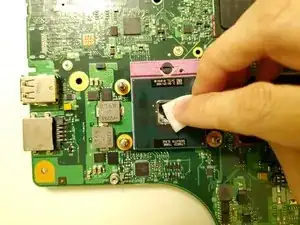

Новым куском бумажного полотенца, смоченным изопропиловым спиртом, протрите старую термопасту с кристалла CPU.

Не касайтесь открытого кристалла CPU пальцами. Масло с кожи ухудшает теплопередачу между CPU и охладителем.

Если не уверены, как выполнять этот шаг, см. руководство по очистке и нанесению термопасты.

Шаг 27

Убедитесь, что CPU и охладитель полностью очищены от остатков и полностью высохли от изопропилового спирта.

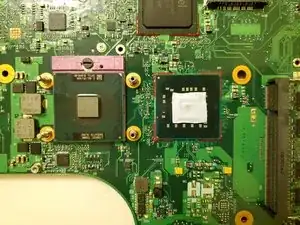

Рядом с CPU находится интегрированная графика, покрытая термопрокладкой. Если прокладка прилипла к охладителю, аккуратно снимите прокладку инструментом и поместите её на интегрированную графику, как показано на первой фотографии.

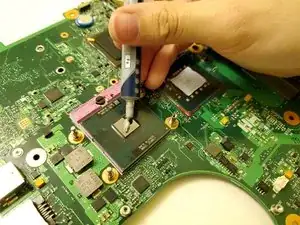

Нанесите небольшую каплю термопасты размером с горошину прямо на CPU.

При сборке совместите охладитель с выравниванием, затем равномерно надавите, чтобы термопаста равномерно распределилась для оптимальной теплопередачи.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
