Замена Wi‑Fi карты Toshiba Portege R705-P35
Wi‑Fi карта в Toshiba Portege R705-P35 обеспечивает беспроводное подключение к интернету. Карта может устареть и потребовать замены. К карте можно получить доступ, сняв заднюю панель. Она расположена рядом с модулями оперативной памяти. Обратите внимание при повторном подключении чёрного и белого проводов — их расположение важно. Также вставляйте новую плату под углом 45° перед закреплением винтами.
Шаг 1
Выключите ноутбук и отключите кабель питания.
Несоблюдение отключения питания и извлечения кабеля может привести к поражению электрическим током.
Положите ноутбук крышкой вниз так, чтобы петли были направлены к Вам.
Шаг 2
Правой рукой переведите правый фиксатор из зафиксированного положения в разблокированное.
Левой рукой переведите левый фиксатор из зафиксированного положения в разблокированное.
Шаг 3
Держа левый фиксатор в разблокированном положении, правой рукой оттяните батарею от корпуса ноутбука.
Шаг 4
Ослабьте два удерживающих винта в пластине крестовой отверткой PH #00.
Снимите пластину с ноутбука.
Шаг 5
Ослабьте два удерживающих винта в крышке накопителя крестовой отверткой PH #00.
Шаг 6
Снимите крышку жесткого диска руками.
Шаг 7
Снимите два винта 13 мм с задней панели крестовой отверткой PH #0.
Шаг 8
Подденьте и снимите маленькую крышку с ноутбука.
Шаг 9
Снимите тринадцать винтов 6 мм с задней панели крестовой отверткой PH #00.
Снимите пять винтов 5 мм с задней панели крестовой отверткой PH #00.
Шаг 10
Снимите заднюю панель, начиная с правой стороны, аккуратно обходя разъёмы с левой стороны.
Шаг 11
Отсоедините белый и чёрный кабели от Wi‑Fi карты пальцами.
Шаг 12

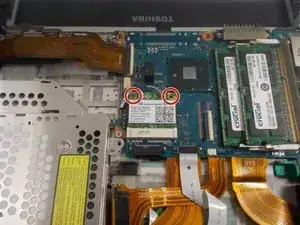

Снимите два винта 3 мм с Wi‑Fi карты крестовой отверткой PH #00.
Шаг 13

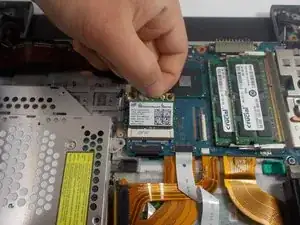

Выньте Wi‑Fi карту из ноутбука под углом 45°.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
