Замена DVD-привода Toshiba Portege R705-P35
В ноутбуке Toshiba Portege R705-P35 установлен DVD-привод для загрузки и воспроизведения видеофайлов. Если диск не воспроизводится даже после очистки, возможно, потребуется заменить DVD-привод по этому руководству. Привод расположен с левой стороны устройства при открытом ноутбуке в стандартном положении. К приводу можно легко получить доступ, сняв заднюю панель. Обязательно сохраните все винты и металлическую пластину для удобной повторной установки. При подключении ленточного кабеля убедитесь, что он полностью вставлен.
Шаг 1
Выключите ноутбук и отключите кабель питания.
Невыполнение выключения и отключения кабеля питания может привести к поражению электрическим током.
Положите ноутбук вверх дном так, чтобы петли были направлены к вам.
Шаг 2
Правой рукой сдвиньте правый переключатель из заблокированного положения в разблокированное.
Левой рукой сдвиньте левый переключатель из заблокированного положения в разблокированное.
Шаг 3
Удерживая левый переключатель в разблокированном положении, правой рукой отодвиньте батарею от корпуса компьютера.
Шаг 4
Ослабьте два винта с выступами в пластине крестовой отверткой Phillips №00.
Снимите пластину с ноутбука.
Шаг 5
Ослабьте два винта с выступами в пластине жёсткого диска крестовой отверткой Phillips №00.
Шаг 6
Снимите пластину жёсткого диска с корпуса ноутбука вручную.
Шаг 7
Снимите два винта длиной 13 мм с задней панели крестовой отверткой Phillips №0.
Шаг 8
Поднимите и снимите небольшую пластину с ноутбука.
Шаг 9
Снимите тринадцать винтов длиной 6 мм с задней панели крестовой отверткой Phillips №00.
Снимите пять винтов длиной 5 мм с задней панели крестовой отверткой Phillips №00.
Шаг 10
Снимите заднюю панель, начиная с правой стороны, проявляя осторожность рядом с портами слева.
Шаг 11
Используйте инструмент для вскрытия, чтобы отсоединить коннектор жёсткого диска от DVD-привода.
Шаг 12

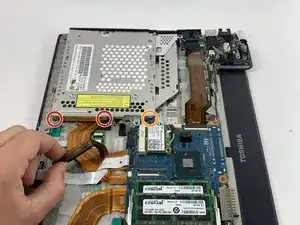

Снимите два винта длиной 4 мм крестовой отверткой Phillips №00.
Снимите один винт длиной 3 мм крестовой отверткой Phillips №00.

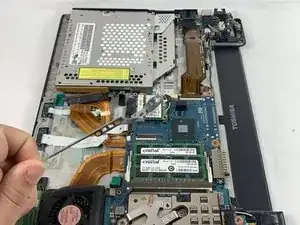

Удалите ослабевшую серебристую скобу.
Шаг 13

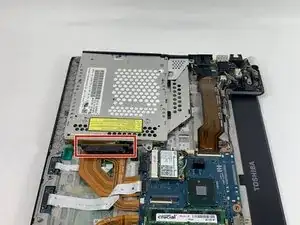

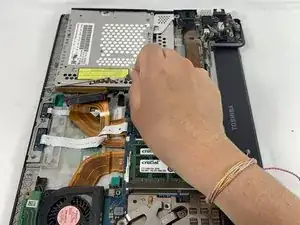

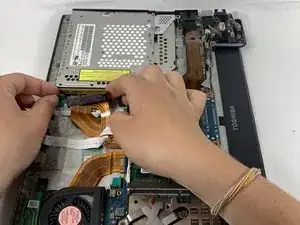

Потяните за оранжевую планку пальцами, чтобы отсоединить её от DVD-привода.

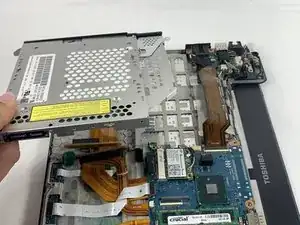

Вытащите и удалите DVD-привод из ноутбука.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
