Замена задней крышки Toshiba Portege R705-P35
В этом руководстве показано, как заменить заднюю крышку ноутбука Toshiba Portege R705-P35. Это предварительное руководство для замены внутренних компонентов, таких как вентилятор, дисковод и Wi‑Fi карта. Необходимо выкрутить все винты задней крышки; обязательно разделите винты по размерам для удобной повторной установки.
Шаг 1
Выключите ноутбук и отсоедините шнур питания.
Несоблюдение выключения и отключения питания может привести к электрическому удару.
Положите ноутбук вверх дном, петлями к себе.
Шаг 2
Правой рукой переместите правый фиксатор из зафиксированного положения в разблокированное положение.
Левой рукой переместите левый фиксатор из зафиксированного положения в разблокированное положение.
Шаг 3
Удерживая левый фиксатор в разблокированном положении, правой рукой потяните аккумулятор от корпуса компьютера.
Шаг 4
Ослабьте два неотсоединяемых винта в крышке крестовой отверткой Phillips #00.
Снимите крышку с ноутбука.
Шаг 5

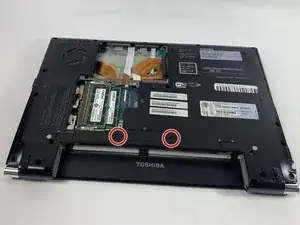

Ослабьте два неотсоединяемых винта в крышке жесткого диска с помощью крестовой отвертки Phillips #00.
Шаг 6

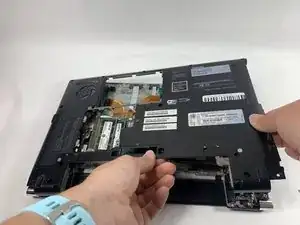

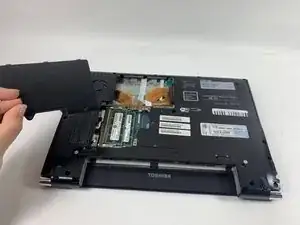

Руками снимите крышку жесткого диска с ноутбука.
Шаг 7
Удалите два винта 13 мм с задней крышки с помощью крестовой отвертки Phillips #0.
Шаг 8

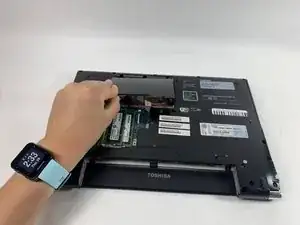

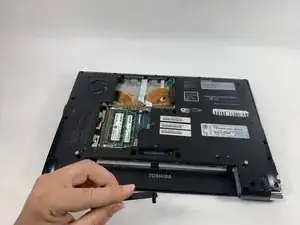

Поднимите и снимите небольшую крышку с ноутбука.
Шаг 9

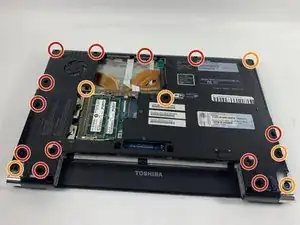

Удалите тринадцать винтов 6 мм с задней крышки с помощью крестовой отвертки Phillips #00.
Удалите пять винтов 5 мм с задней крышки с помощью крестовой отвертки Phillips #00.
Шаг 10

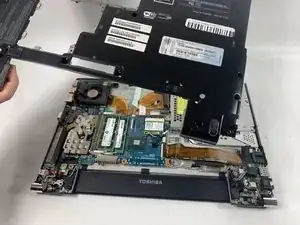

Снимите заднюю крышку, начиная с правой стороны, осторожно обходя порты на левой стороне.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
