Замена вентилятора Toshiba Portege R705-P35
В ноутбуке Toshiba Portege R705-P35 установлен вентилятор, который активно охлаждает электрические компоненты устройства. Вентилятор находится в нижнем правом углу устройства непосредственно под задней крышкой. При замене убедитесь, что белый проволочный разъём полностью подключён для обеспечения соединения с материнской платой.
Шаг 1
Выключите ноутбук и отключите его от сети.
Несоблюдение отключения питания и отстыковки кабеля может привести к удару электрическим током.
Положите ноутбук крышкой вниз так, чтобы петли были обращены к Вам.
Шаг 2
Правой рукой переместите правый фиксатор из положения «заблокировано» в положение «разблокировано».
Левой рукой переместите левый фиксатор из положения «заблокировано» в положение «разблокировано».
Шаг 3
Держа левый фиксатор в положении «разблокировано», правой рукой оттяните аккумулятор от корпуса компьютера.
Шаг 4
Ослабьте два закреплённых винта в крышке с помощью отвертки Phillips #00.
Снимите крышку с ноутбука.
Шаг 5
Ослабьте два закреплённых винта в крышке жёсткого диска с помощью отвертки Phillips #00.
Шаг 6
Снимите крышку жёсткого диска с ноутбука вручную.
Шаг 7
Удалите два винта 13 мм из задней крышки с помощью отвертки Phillips #0.
Шаг 8
Подденьте и снимите небольшую крышку с ноутбука.
Шаг 9
Удалите тринадцать винтов 6 мм из задней крышки с помощью отвертки Phillips #00.
Удалите пять винтов 5 мм из задней крышки с помощью отвертки Phillips #00.
Шаг 10
Снимите заднюю крышку, начиная с правой стороны, проявляя осторожность возле портов на левой стороне.
Шаг 11

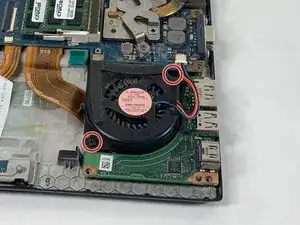

Удалите два винта 4 мм, крепящие вентилятор к устройству, с помощью отвертки Phillips #00.
Шаг 12

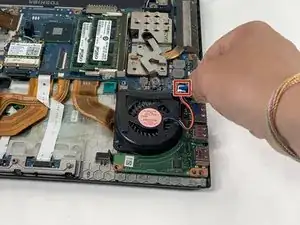

С помощью лопатки или пальцев отсоедините разъём, соединяющий вентилятор с материнской платой.
Шаг 13
Снимите вентилятор с ноутбука.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
