Замена Wi‑Fi карты Dell Inspiron 7568
Перед снятием или заменой Wi‑Fi карты Dell Inspiron 7568 убедитесь, что ноутбук отключен от сети и полностью выключен. Пользователю также следует быть осторожным при отключении и снятии батареи. Рекомендуется хранить винты разных типов отдельно для упрощения сборки. Используйте отвертку Phillips #1. Работайте в зоне без статического электричества, надев антистатические перчатки.
Шаг 1
Удалите десять винтов Phillips #1 длиной 7 мм на нижней крышке.
Снимите нижнюю крышку.
Шаг 2
Удалите четыре винта Phillips #1 длиной 3 мм, фиксирующие батарею.
Отключите разъёмный кабель питания от батареи.
Снимите батарею.
Шаг 3

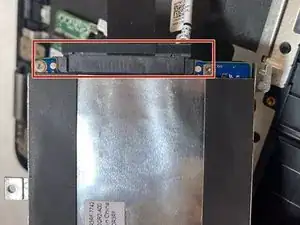

Удалите три винта Phillips #1 длиной 3 мм, крепящие жёсткий диск к корпусу ноутбука.
Шаг 4

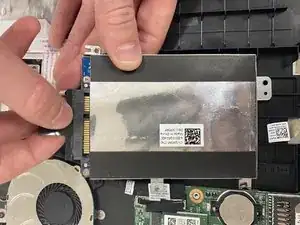

Отключите выделенный SATA‑кабель от жёсткого диска.
Шаг 5

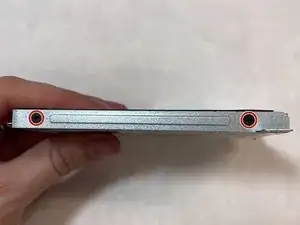

Удалите четыре винта Phillips #1 длиной 3 мм жёсткого диска. Обе стороны идентичны.
Шаг 6

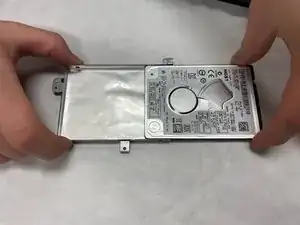

Снимите жёсткий диск (справа) с его рамки (слева).
Шаг 7

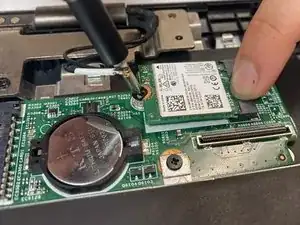

Удалите широкий винт Phillips #1 длиной 3 мм, закрепляющий Wi‑Fi карту.
Снимите Wi‑Fi карту.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
