Замена материнской платы Dell Inspiron 15-7569
Проводка вашей материнской платы могла быть отключена, что вызывает неправильную работу экрана. Это руководство поможет вам исправить проблему.
Шаг 1
Удалите (10) черных винтов P58F на задней панели с помощью отвертки Phillips #0.
После удаления винтов снимите заднюю панель с помощью пластикового или металлического инструмента.
Шаг 2

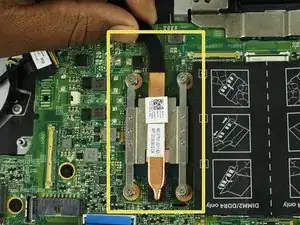

Открутите (6) черных винтов, обведенных контуром, с помощью отвертки Phillips #0.
Открутите (4) винта, фиксирующих вентилятор, с помощью отвертки Phillips #0.
Снимите вентилятор с материнской платы.
Шаг 3

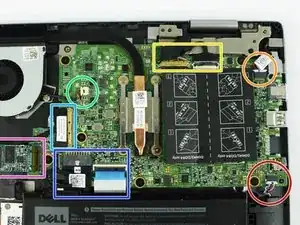

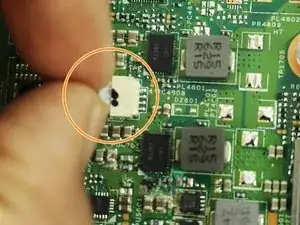

Отключите все провода от материнской платы, включая провод батареи, провод динамика, провод экрана и другие провода компонентов.

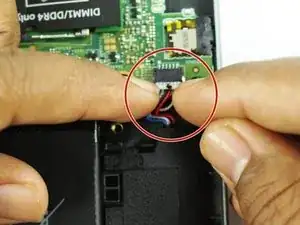

Удалите черный провод динамика.

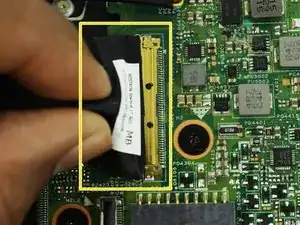

Удалите белый провод дисплея.
Шаг 4
(Продолжение) Отключите все провода от материнской платы, включая провод батареи, провод динамика, провод экрана и другие провода компонентов.

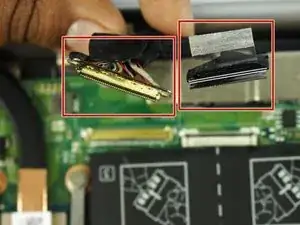

Удалите золотые и серебряные дисплейные кабели.

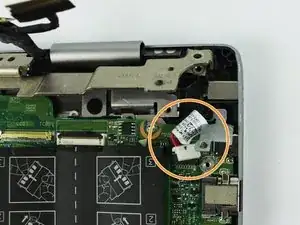

Удалите белый вентиляторный кабель.
Удалите USB-кабель от материнской платы.
Шаг 5
(Продолжение) Отключите все провода от материнской платы, включая провод батареи, провод динамика, провод экрана и другие провода компонентов.

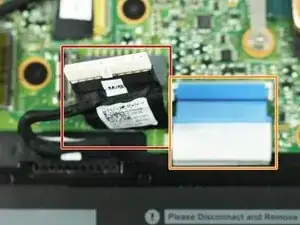

Удалите черный кабель батареи.
Удалите синий шлейф.
Открутите и снимите жесткий диск/SSD.
Отключите жесткий диск/SSD от материнской платы.
Шаг 6

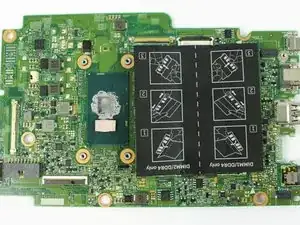

Аккуратно снимите материнскую плату с устройства.
Перевод руководства с ifixit.com
