Руководство по замене сборки дисплея Dell Inspiron 7568

Следуя шагам в этом руководстве, вы сможете заменить полную сборку дисплея на Dell Inspiron 7568.

Шаг 1

Удалите десять винтов Phillips #1 по 7 мм на нижней крышке.

Снимите нижнюю крышку.

Удалите четыре винта Phillips #1 по 3 мм, крепящие батарею.

Отсоедините кабель подключения к батарее.

Удалите батарею.

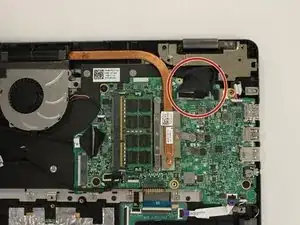

Открутите и снимите два винта по 3 мм (используя биту отвертки ph1) и крепление кабеля над материнской платой.

Это позволит получить доступ к кабелям подключения LCD и материнской платы.

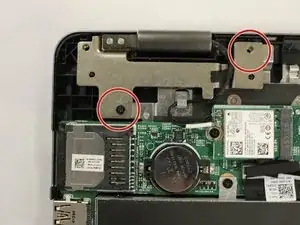

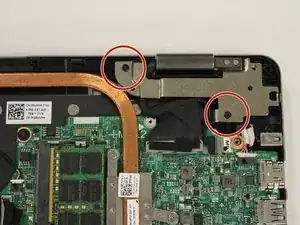

Открутите винты по 7 мм, которые крепят левую и правую петли (используя биту отвертки ph1).

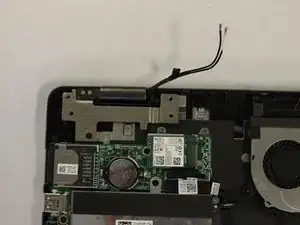

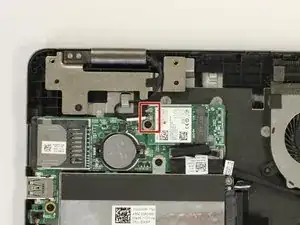

Отсоедините кабель антенны (под левой петлей).

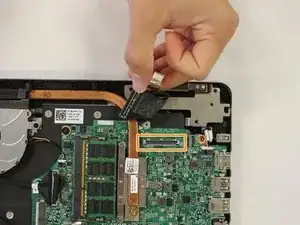

Отсоедините кабели дисплея LCD и сенсорного экрана под правой петлей.

Это пара кабелей. Для лучшего представления смотрите изображение два в шаге один этого руководства.

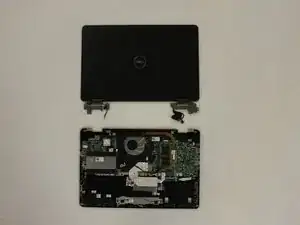

Осторожно отделите экран от нижней части устройства.

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
