Руководство по замене клавиатуры Dell Inspiron 7568
Эти инструкции проведут Вас через процесс замены клавиатуры на ноутбуке Dell Inspiron, модель 15-7568. Клавиатура является важной частью ноутбука и используется для большинства основных функций устройства. Если у Вашей клавиатуры отсутствуют клавиши, залипают клавиши или она не работает должным образом, это руководство поможет правильно заменить клавиатуру Dell Inspiron 15-7568. Для наилучшего результата выполняйте шаги последовательно. Перед началом убедитесь, что батарея вынута из ноутбука — обратитесь к нашему руководству по замене батареи Dell Inspiron 7568 для информации о снятии батареи. Будьте аккуратны при обращении с мелкими деталями и держите все инструменты и детали в порядке, чтобы ничего не потерять.
Шаг 1
Выверните десять винтов Phillips #1 длиной 7 мм на нижней крышке.
Снимите нижнюю крышку.
Шаг 2
Выверните четыре винта Phillips #1 длиной 3 мм, удерживающие батарею.
Отсоедините кабель разъёма батареи.
Снимите батарею.
Шаг 3
Отверните и снимите два винта длиной 3 мм (используя биту PH1) и крепление кабеля над материнской платой.
Это позволит получить доступ к кабелям соединения ЖК-дисплея с материнской платой.
Шаг 4
Выверните винты 7 мм, фиксирующие левую и правую петли (используя биту PH1).
Шаг 5
Отсоедините антенный кабель (под левой петлей).
Отсоедините кабели ЖК- и сенсорного экрана под правой петлей.
Это набор из двух кабелей. Для лучшего понимания посмотрите второе изображение в первом шаге этого руководства.
Шаг 6
Осторожно отделите экран от нижней части устройства.
Шаг 7
Начните с отщёлкивания кабеля, соединяющего вентилятор и материнскую плату.
Осторожно отсоедините материнский кабель от зажима внизу вентилятора.
Снимите кабель.
Шаг 8
Выверните два винта Phillips #1 длиной 3 мм, удерживающие вентилятор на месте.
Снимите вентилятор.
Шаг 9

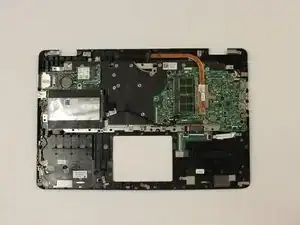

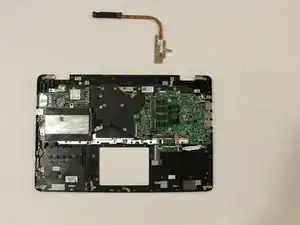

После того как батарея, экран, система охлаждения и трекпад извлечены, устройство будет похоже на то, что показано на первом изображении этого шага.

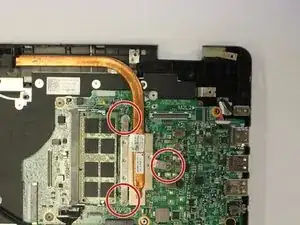

Выверните три винта, соединяющие медную тепловую трубку с материнской платой.
Снимите медную трубку.
Шаг 10

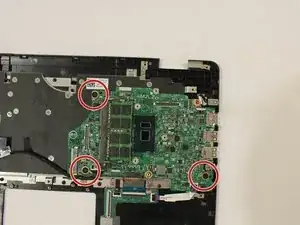

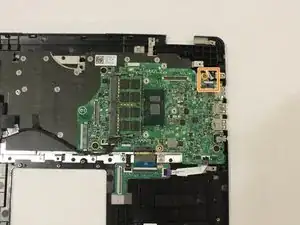

Выверните три винта «wafer» длиной 2 мм, удерживающие материнскую плату.

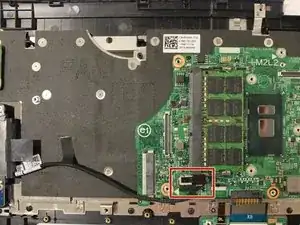

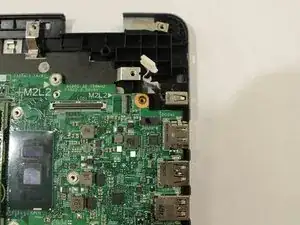

Отсоедините кабель питания постоянного тока от материнской платы.
Шаг 11

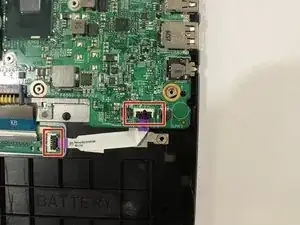

Отсоедините соединительную ленту.
Шаг 12
Отсоедините кабель жесткого диска.

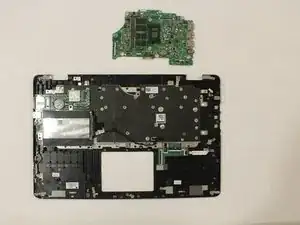

Снимите материнскую плату.
Шаг 13

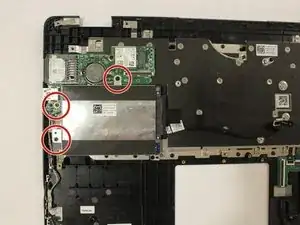

Выверните три винта длиной 3 мм, удерживающие жесткий диск (используя биту PH1).
Снимите жесткий диск.
Шаг 14

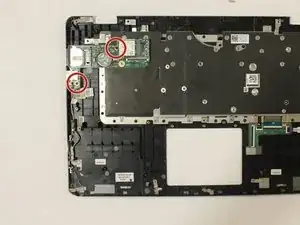

Выверните два винта длиной 3 мм, удерживающие дочернюю плату (используя биту PH1).
Отложите дочернюю плату в сторону. ПРИМЕЧАНИЕ: дочерняя плата не обязательно должна быть снята
Шаг 15

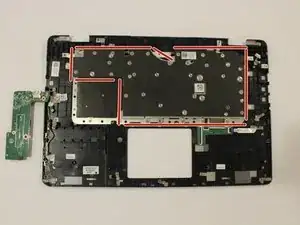

Выверните и снимите двадцать восемь винтов длиной 2 мм, удерживающих кронштейн клавиатуры (используя биту PH000).

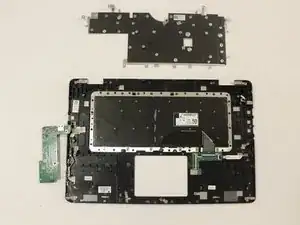

Снимите кронштейн клавиатуры.
Шаг 16
Выверните и снимите шестнадцать винтов длиной 2 мм, удерживающих клавиатуру (используя биту PH000).
Шаг 17

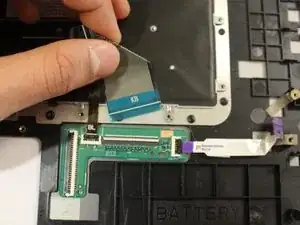

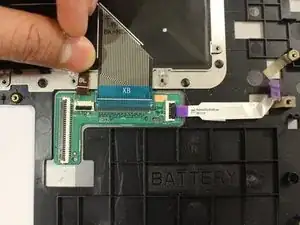

Отсоедините кабель клавиатуры («KB») и кабель подсветки («BL»).
Снимите клавиатуру.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
