Замена материнской платы Dell Inspiron 7568
При снятии или замене материнской платы Dell Inspiron 7568 важно убедиться, что ноутбук отключён и полностью выключен. Пользователю также следует помнить о осторожности при отключении и извлечении батареи. Рекомендуется разделить различные типы винтов для упрощения сборки. Убедитесь, что вы используете отвертку с крестовым наконечником #1. Работайте в области, свободной от статического электричества, в антистатических перчатках.
Шаг 1
Удалите десять винтов с крестовым наконечником #1 длиной 7 мм на нижней крышке.
Снимите нижнюю крышку.
Шаг 2
Удалите четыре винта с крестовым наконечником #1 длиной 3 мм, фиксирующие батарею.
Отсоедините кабель соединителя от батареи.
Извлеките батарею.
Шаг 3

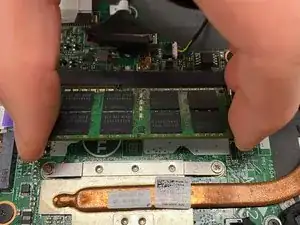

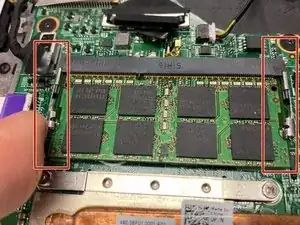

Освободите оперативную память, отодвинув фиксирующие планки наружу.
Шаг 4

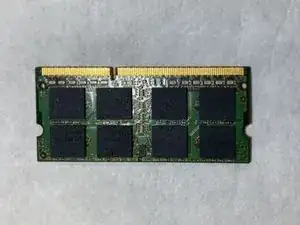

Удалите оперативную память.
Шаг 5

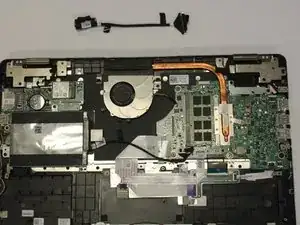

Начните с отсоединения кабеля, соединяющего вентилятор и материнскую плату.
Осторожно отсоедините кабель материнской платы от зажима в нижней части вентилятора.
Удалите кабель.
Шаг 6

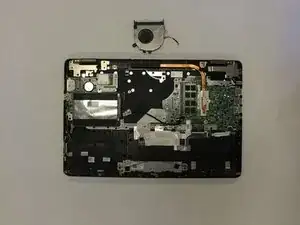

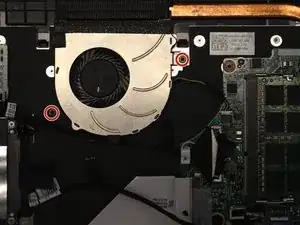

Удалите два винта с крестовым наконечником #1 длиной 3 мм, которые удерживают вентилятор на месте.
Удалите вентилятор.
Шаг 7

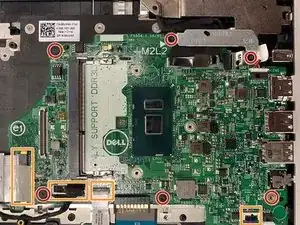

Удалите шесть винтов с крестовым наконечником #1 длиной 3 мм для полного извлечения материнской платы.
Отключите различные точки соединений от материнской платы к ноутбуку.

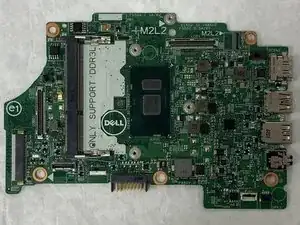

Извлеките материнскую плату.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
