Замена внутреннего вентилятора охлаждения Portege Z830-S8302

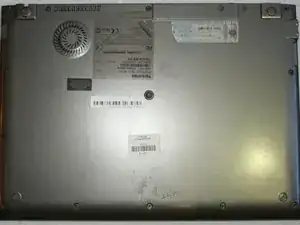

Переверните ноутбук, экраном вниз, чтобы открыть заднюю панель.

Снимите тринадцать винтов Phillips #0 длиной 1,4 мм по периметру корпуса.

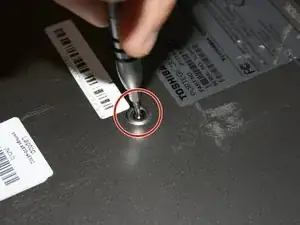

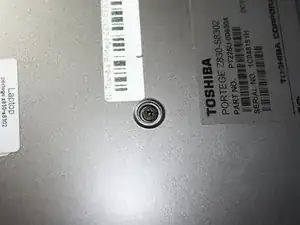

Используя металлическую лопатку, снимите резиновую заглушку в центре задней панели, чтобы обнаружить скрытый винт.

С помощью отвертки с насадкой Torx T7 выкрутите винт.

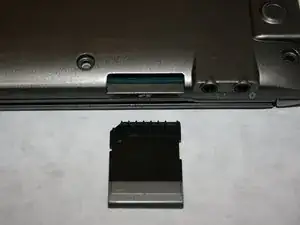

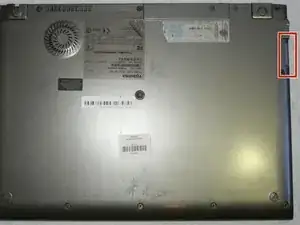

Извлеките SD-карту в верхнем правом углу устройства, рядом с аудиоразъёмами.

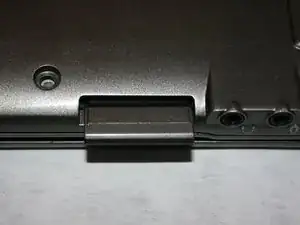

Нажмите на SD-карту, затем полностью вытяните её, чтобы вынуть из слота.

Это поможет при снятии задней панели.

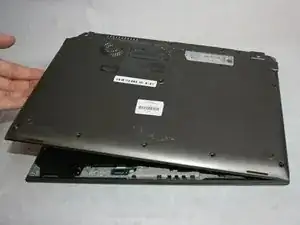

Подденьте заднюю крышку, начиная с кромки, противоположной слоту для SD-карты. Поднимайте слева направо и продолжайте поднимать под этим углом, пока крышка полностью не отпадёт от ноутбука.

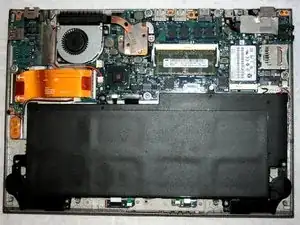

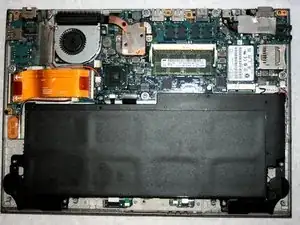

После полного снятия задней панели будут видны внутренние компоненты устройства.

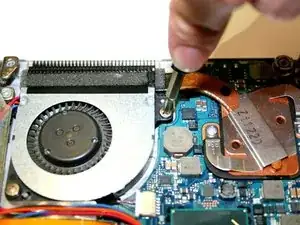

Снимите два винта Phillips #0 длиной 5 мм с корпуса вентилятора.

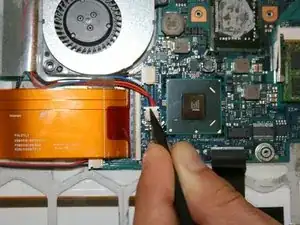

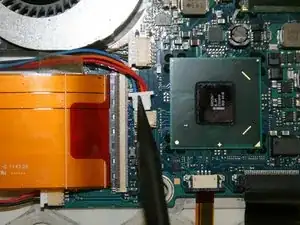

Используйте нейлоновую лопатку, чтобы отсоединить проводной разъём (красный/синий) от материнской платы.

Будьте аккуратны и не прикладывайте чрезмерное усилие при снятии разъёма — материнская плата может быть хрупкой.

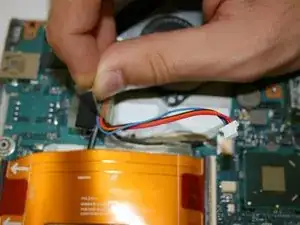

Поднимите провод и отогните прозрачную защитную ленту.

Разрежьте или раздвиньте чёрную защитную пену внутри ленты пополам, чтобы открыть провода.

Это должно освободить провода от всех креплений.

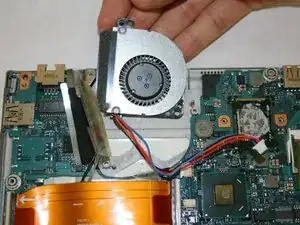

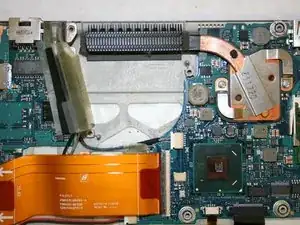

Вентилятор теперь свободен и может быть извлечён. Поднимите вентилятор и выньте его из посадочного места.
