Замена материнской платы Portege Z830-S8302

Переверните ноутбук экраном вниз, чтобы получить доступ к нижней панели.

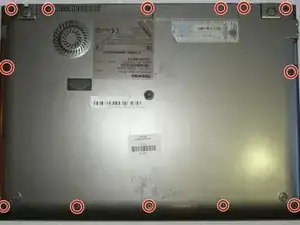

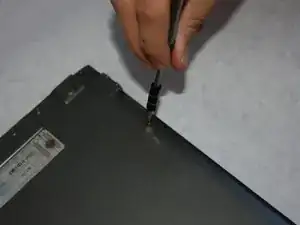

Отвинтите каждый отмеченный винт отвёрткой Phillips #0.

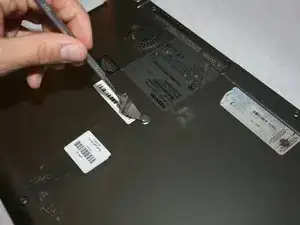

Используйте металлическую лопатку, чтобы снять накладку и открыть винт.

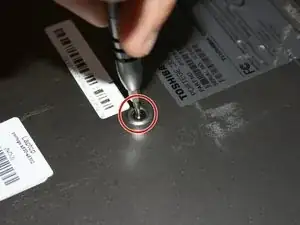

Отвинтите винт битой Torx T7.

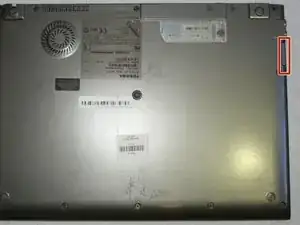

Слот для SD-карты расположен в правом верхнем углу устройства рядом с гнёздами для наушников.

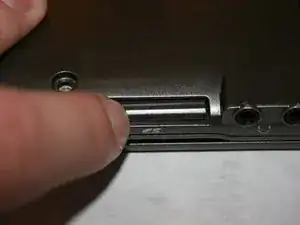

Нажмите фиктивную SD-карту и отпустите.

Выньте фиктивную SD-карту полностью из слота — это поможет при снятии крышки корпуса.

Подденьте заднюю панель, начиная с края, противоположного слоту SD. Поднимайте слева направо и продолжайте поднимать под этим углом, пока панель не отделится от ноутбука.

После полного снятия задней панели станут видны внутренние компоненты устройства.

При сборке задней крышки убедитесь, что два разъёма для наушников в верхнем правом углу совместились с отверстиями в крышке, иначе крышка не сядет плотно.

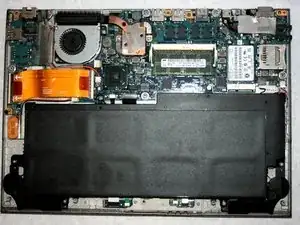

Батарея — чёрный прямоугольный элемент в нижней половине устройства.

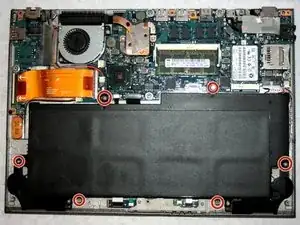

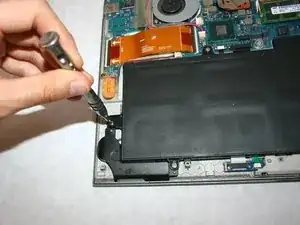

Снимите шесть винтов 5 мм, крепящих батарею, используя отвёртку Phillips PH0.

Поднимите батарею и отделите её от посадочного места.

Не снимайте батарею полностью, она по‑прежнему подключена через разъём в правом верхнем углу.

С помощью нейлоновой лопатки отключите белый разъём.

После отключения провода можно вынуть батарею.

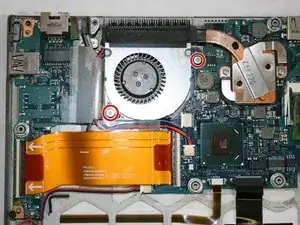

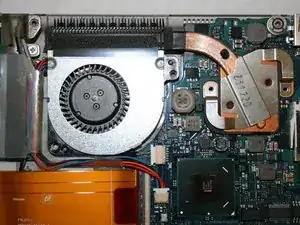

Отвинтите два винта 5 мм, крепящие вентилятор, используя отвёртку Phillips #0.

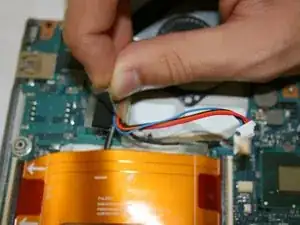

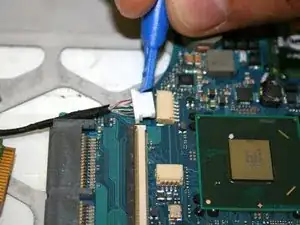

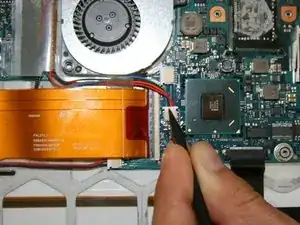

Используйте нейлоновую лопатку, чтобы выдавить проводной разъём (красно/синий) из порта на материнской плате.

Будьте осторожны и избегайте сильного давления при снятии этого разъёма, материнская плата хрупкая.

Поднимите провод и отогните прозрачную защитную ленту.

Разделите чёрную защитную пену внутри ленты пополам, чтобы обнажить провода.

Этот шаг должен освободить провода от их креплений.

Снимите вентилятор с материнской платы.

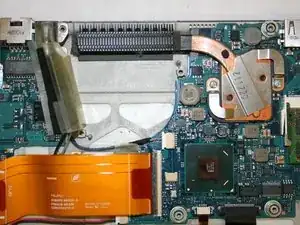

Удалите два винта 4 мм с радиатора отвёрткой Phillips #0.

Поднимите и снимите радиатор с процессора.

Повторно нанесите термопасту на радиатор при сборке.

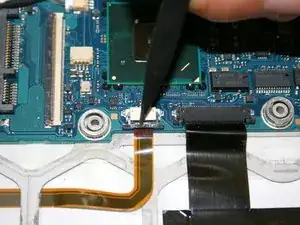

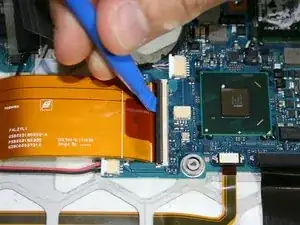

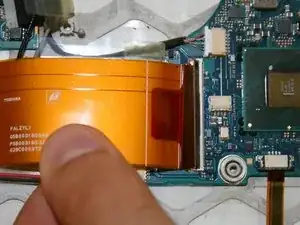

Используйте пластиковый инструмент для вскрытия, чтобы откинуть чёрный фиксатор ZIF-разъёма, затем отсоедините большой оранжевый шлейф.

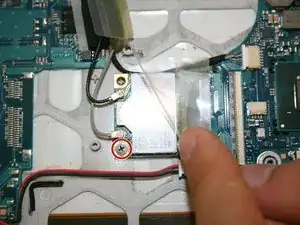

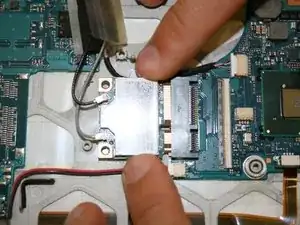

Снимите прозрачную ленту, закрывающую карту Wi‑Fi.

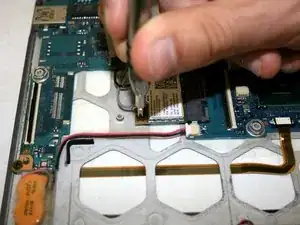

Удалите один винт 3 мм, крепящий карту Wi‑Fi, используя отвёртку Phillips #0.

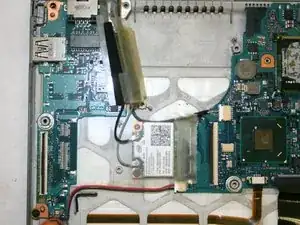

Аккуратно извлеките модуль Wi‑Fi из порта на материнской плате.

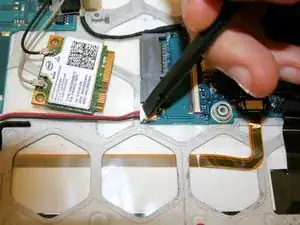

Отключите разъём от материнской платы с помощью пластикового инструмента для вскрытия.

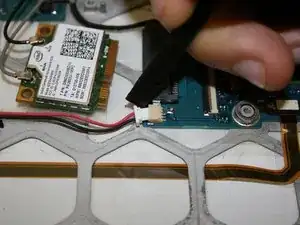

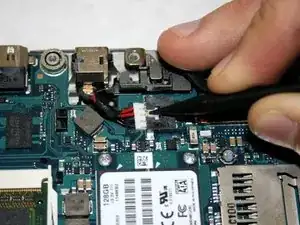

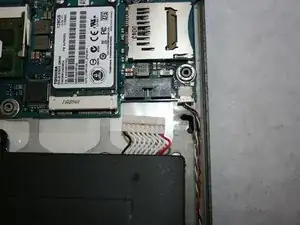

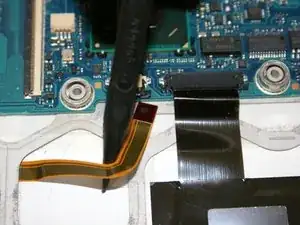

Снимите кабель питания CMOS (красно/чёрный) из его разъёма, используя нейлоновую лопатку.

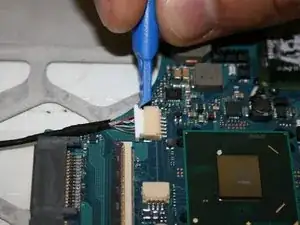

Отключите кабель от материнской платы, используя нейлоновую лопатку.

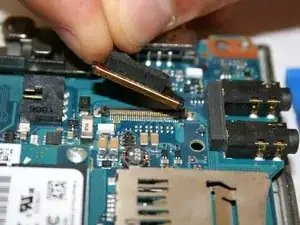

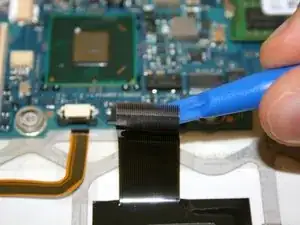

Используйте пластиковый инструмент для открывания, чтобы отсоединить чёрную ленточную шлейф от материнской платы.

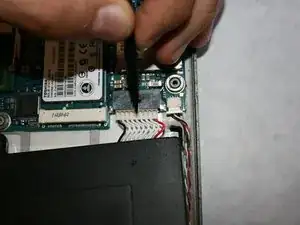

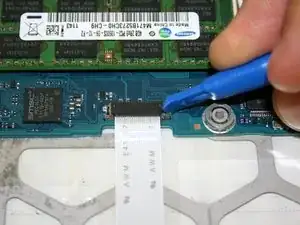

Отсоедините белый кабель от разъёма с помощью пластикового инструмента для открывания.

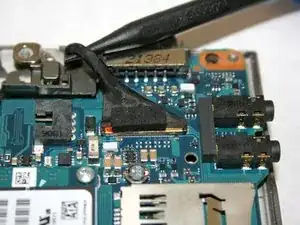

Снимите кабель данных экрана с его разъёма.

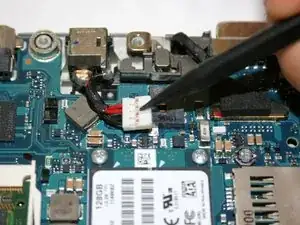

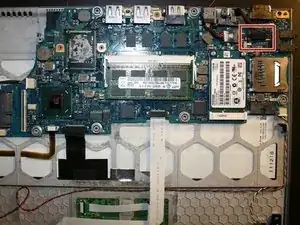

Отсоедините разъём питания постоянного тока, расположенный в верхней части материнской платы, с помощью нейлоновой лопатки.

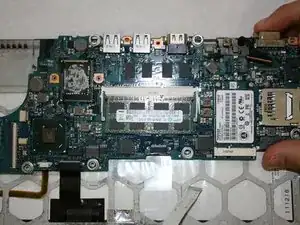

Осторожно извлеките весь узел из держателя и отложите в сторону.

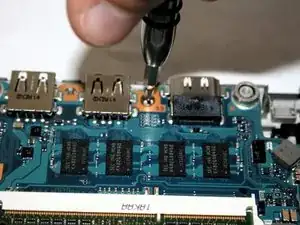

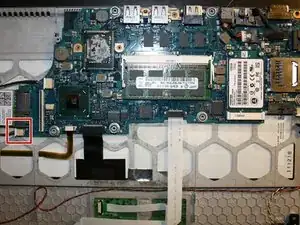

Удалите один винт Phillips #0 длиной 3 мм с верхней части материнской платы.

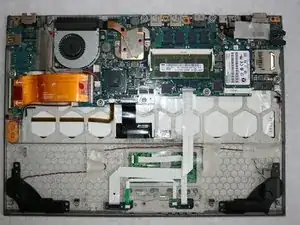

Осторожно приподнимите материнскую плату из корпуса, чтобы полностью извлечь её из устройства.
