Замена динамиков Portege Z830-S8302

Переверните ноутбук экраном вниз, чтобы открыть нижнюю панель.

Отверните каждый из отмеченных винтов отверткой Phillips #0.

Используйте металлическую лопатку, чтобы снять крепление и оголить винт.

Отверните винт отверткой с битой Torx T7.

Слот для SD-карты находится в верхнем правом углу устройства рядом с разъемами для наушников.

Нажмите на фиктивную SD-карту и отпустите.

Вытащите фиктивную SD-карту полностью из слота — это поможет при снятии задней панели.

Подденьте заднюю панель, начиная с края, противоположного слоту SD. Поднимайте слева направо и продолжайте поднимать под этим углом, пока панель не освободится от ноутбука.

После полного снятия задней панели откроются внутренние компоненты устройства.

При сборке задней крышки убедитесь, что два разъема для наушников в верхнем правом углу совпадают с отверстиями в крышке, иначе крышка не сядет полностью.

Аккумулятор — это черный прямоугольный элемент в нижней половине устройства.

Удалите шесть винтов 5 мм, которые крепят аккумулятор, используя отвертку Phillips PH0.

Поднимите аккумулятор и отделите его от посадочного места.

Не снимайте аккумулятор полностью, так как он все еще подключен разъемом в верхнем правом углу.

Используя нейлоновую лопатку, отсоедините белый штекер.

После отсоединения провода вы можете вынуть аккумулятор.

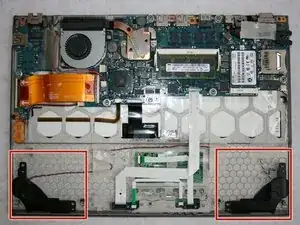

По обеим сторонам нижнего угла устройства расположены два черных динамика.

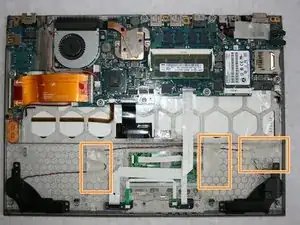

Снимите ленту, фиксирующую провода динамиков к раме.

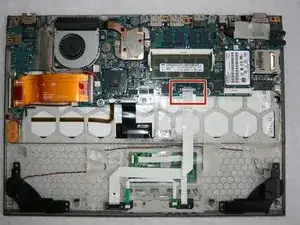

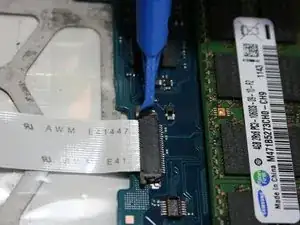

При помощи синего пластикового инструмента отсоедините белый кабель, идущий от тачпада к плате, в порту на материнской плате.

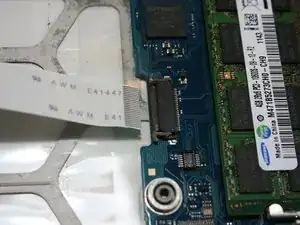

Отсоединяйте кабель аккуратно и не дергайте его — этот шаг нужен, чтобы убрать кабель с пути проводов динамиков.

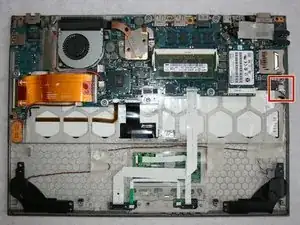

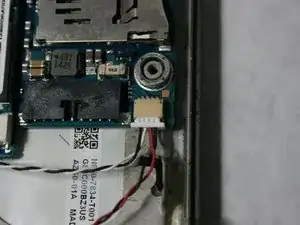

Динамики подключены к материнской плате штекером с проводами (красный/черный) (черный/белый).

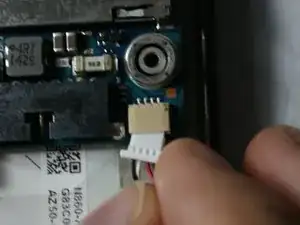

Просто извлеките штекер пальцами, отключив динамики от материнской платы.

После отсоединения штекера можно снять динамики.

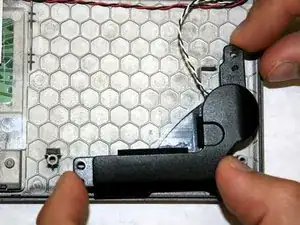

Поднимите динамики вертикально, снимая их с пинов, которые их удерживают на месте.

Для этого не требуется инструмент — они не закреплены винтами, просто поднимите и выньте.
