Замена вентилятора/радиатора Dell Inspiron M5010

Удалите фиксирующий винт клавиатуры с нижней части ноутбука.

Вставьте 6‑дюймовую металлическую линейку или другой плоский предмет в отверстия в верхнем левом, в верхнем центре и в верхнем правом краях клавиатуры, чтобы освободить клавиатуру от корпуса.

Снизу также находятся несколько винтов, которые необходимо удалить перед тем, как клавиатуру можно будет приподнять.

Слегка приподнимите клавиатуру и сдвиньте её вперёд, чтобы освободить нижние защёлки.

Поднимите чёрную защёлку вверх, затем потяните разъём клавиатуры влево, чтобы отсоединить клавиатуру.

Переверните ноутбук так, чтобы была видна нижняя сторона.

Удалите семь винтов 6,0 мм Phillips #000, обозначенных на корпусе, используя отвёртку Phillips #000.

Переверните ноутбук обратно так, чтобы была видна верхняя часть.

Откройте ноутбук.

Удалите все указанные винты 6,0 мм с помощью отвёртки Phillips #000.

Отключите кабели подладонной панели, подняв чёрную защёлку вверх, затем потянув за синие вкладки.

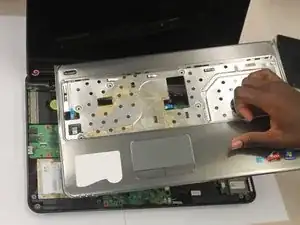

Осторожно отщёлкните и снимите подладонную панель.

Поместите пальцы внутрь большого круга в нижнем правом углу, чтобы получить надежный хват.

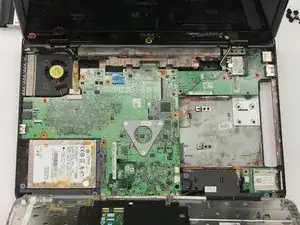

Переверните ноутбук так, чтобы была видна нижняя часть.

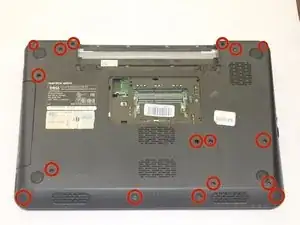

Удалите указанные 17 винтов 6 мм Phillips #000 на задней панели ноутбука, используя отвёртку Phillips #000.

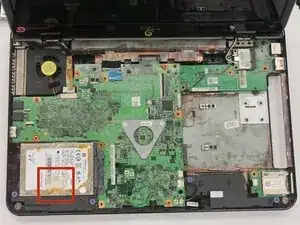

Потяните за прозрачную вкладку, прикреплённую к жёсткому диску, и осторожно приподнимите жёсткий диск, чтобы вынуть его.

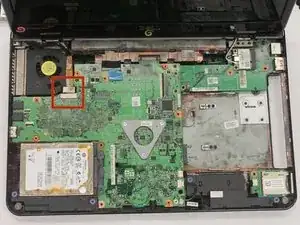

Переверните ноутбук обратно и отключите динамики.

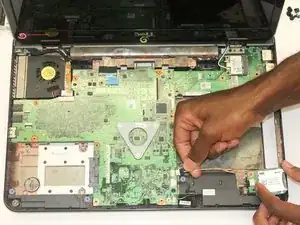

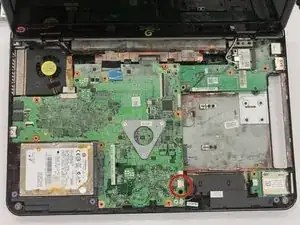

Отключите слот SD-карты.

Слот SD-карты снимать не нужно, достаточно лишь отключить его.

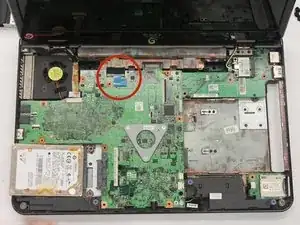

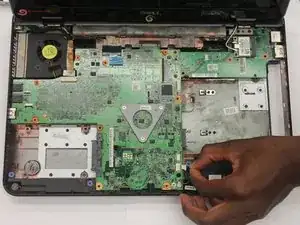

Отключите кабель USB/VGA.

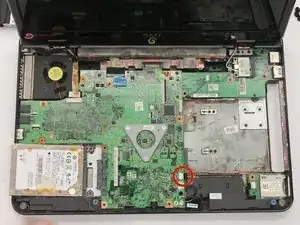

Удалите винты материнской платы 4 мм Phillips #000, используя отвёртку Phillips #000.

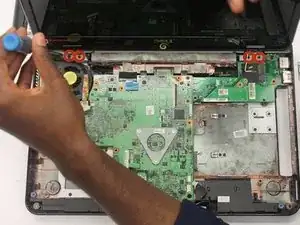

Удалите 4 указанных фронтальных винта петли 6 мм Phillips #000 с помощью отвёртки Phillips #000.

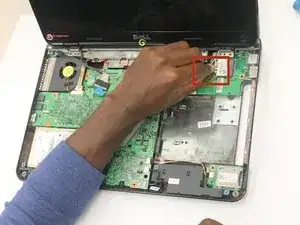

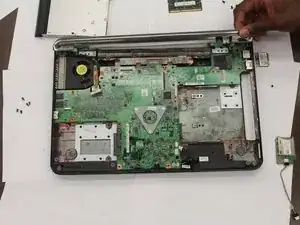

Отключите кабели антенн беспроводной сети.

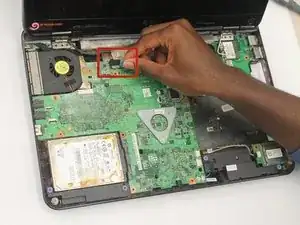

Отключите кабель ЖК‑экрана.

Отверните экран от корпуса компьютера.

Снимите среднюю крышку.

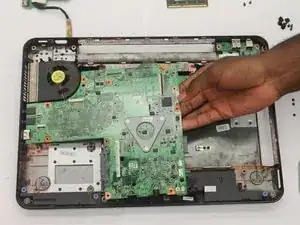

Снимите материнскую плату.

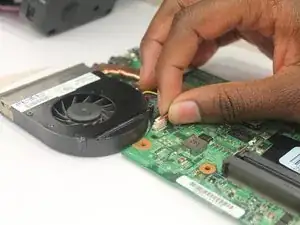

Отключите вентилятор.

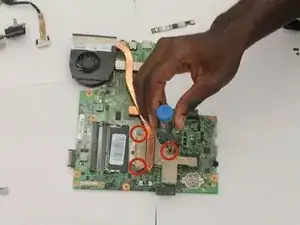

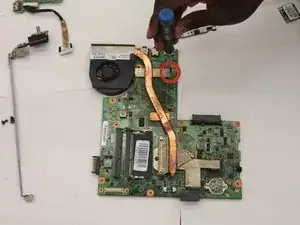

Удалите все 4 винта радиатора 6 мм Phillips #000 с помощью отвёртки Phillips #000.

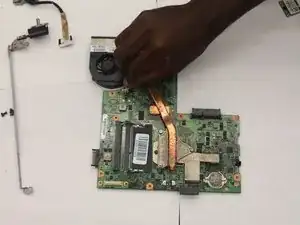

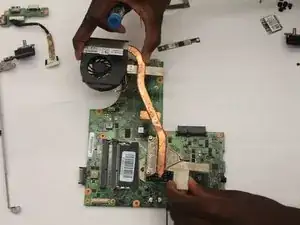

Поднимите радиатор с материнской платы.
