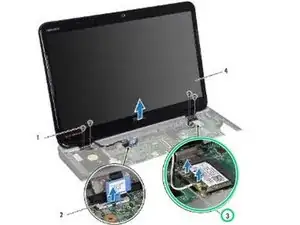

Замена узла дисплея Dell Inspiron M5010
В этом руководстве показано, как снять и установить узел дисплея.
Шаг 1
ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, прилагаемой к компьютеру. Следуйте инструкциям в разделе «Перед началом работы».
ОСТОРОЖНО: Чтобы избежать электростатического разряда, заземлите себя с помощью антистатического браслета или периодически прикасайтесь к неокрашенной металлической поверхности (например, к разъёму на компьютере).

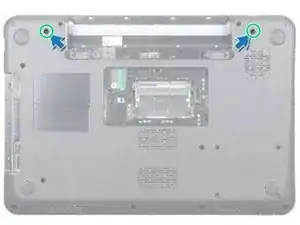

Переверните компьютер и снимите два винта.
Шаг 2
Отключите кабели антенн мини-карты (Mini-Card) от мини-карты.
Шаг 3
Отключите кабель дисплея от разъёма на системной плате и освободите его из направляющей укладки.
Шаг 4

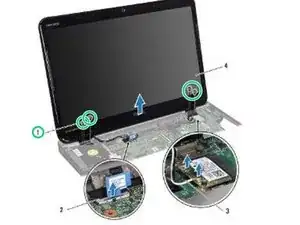

Снимите четыре винта (по два с каждой стороны), которые крепят узел дисплея к основанию компьютера.
Шаг 5

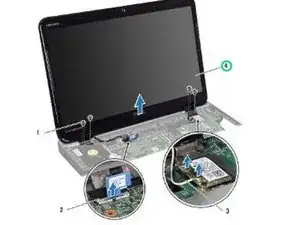

Поднимите и извлеките узел дисплея из основания компьютера.
Шаг 6
Установите НОВЫЙ узел дисплея на место и замените четыре винта (по два с каждой стороны), которые крепят узел дисплея к основанию компьютера.
Шаг 7
Пропустите кабель дисплея через направляющую укладки и подключите кабель к разъёму на системной плате.
Шаг 8
Подключите кабели антенн мини-карты к разъёмам на мини-карте.
Шаг 9
Переверните компьютер и установите два винта в нижней части компьютера.
