Очистка/замена вентилятора Dell Inspiron m5030

Удалите все четырнадцать винтов Phillips #0 длиной 7/16" с нижней стороны ноутбука.

Удалите два винта Phillips #0 длиной 5/16" с нижней стороны ноутбука.

Переверните ноутбук и откройте крышку.

Найдите три защёлки над первым рядом клавиш на верхней части клавиатуры — они расположены над клавишами F1, F6 и PrntScr.

Одной рукой нажмите на левую защёлку пластиковым инструментом для открытия (над клавишей F1). Другой рукой приподнимите левую сторону клавиатуры.

Нажмите среднюю защёлку пластиковым инструментом и продолжайте поднимать клавиатуру слева направо (над клавишей F6).

Нажмите правую защёлку пластиковым инструментом и продолжайте поднимать клавиатуру слева направо (над клавишей PrntScr). После этих действий клавиатура должна ослабнуть от корпуса ноутбука.

Когда верхний край клавиатуры ослабнет, аккуратно потяните клавиатуру вверх.

Не тяните клавиатуру резко, так как она всё ещё прикреплена к ноутбуку ленточным кабелем.

Поднимите нижнюю сторону клавиатуры и найдите шлейф, соединяющий клавиатуру с материнской платой.

Найдите синий конец шлейфа, который подключён к материнской плате.

Поднимите чёрную застёжку на разъёме и аккуратно вытяните шлейф из разъёма, параллельного материнской плате.

Поднимите клавиатуру и снимите её с материнской платы. Отсоедините синий конец шлейфа от разъёма.

Отсоедините синюю вкладку, расположенную сразу над тачпадом ноутбука.

Поднимите чёрную фиксирующую вкладку немного вверх, отводя её от зелёной печатной платы, до щелчка. Перед этим не тяните за синюю вкладку.

Используйте пластиковый инструмент для открытия, чтобы поддеть пластиковую накладку корпуса, защемив его под одну сторону накладки и приподняв её.

Не снимайте накладку полностью — она всё ещё соединена двумя проводами со стороны, ближайшей к экрану.

Отсоедините белый блок проводов, который является самым правым соединением накладки с ноутбуком.

Отсоедините провод со синей вкладкой, который является самым левым соединением накладки с ноутбуком.

Теперь вы можете снять пластиковую накладку.

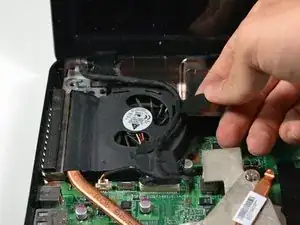

Снимите ленту с вентилятора, но не снимайте ленту с провода.

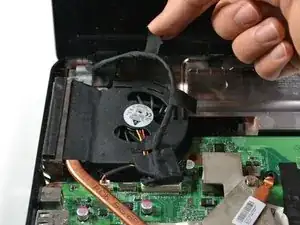

Отведите провод в сторону от вентилятора.

По верхней части вентилятора есть выступы, которые показывают, где провод должен лежать при установке вентилятора обратно.

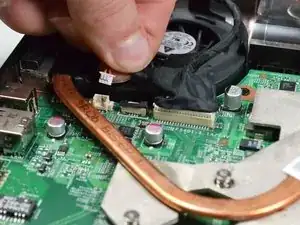

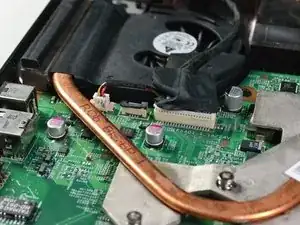

Найдите провода жёлтого/чёрного/красного цвета и найдите белый пластиковый разъём, к которому они подсоединяются.

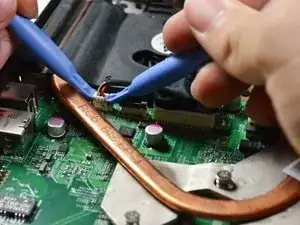

Указательным и большим пальцами (по одному с каждой стороны разъёма) или двумя пластиковыми инструментами для открытия, сожмите основание разъёма и потяните вверх, чтобы снять разъём.

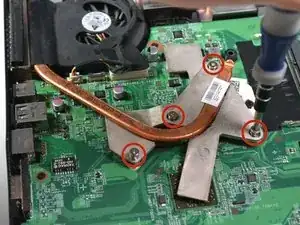

Отвинтите четыре винта крепления радиатора крестовой отверткой Phillips #0.

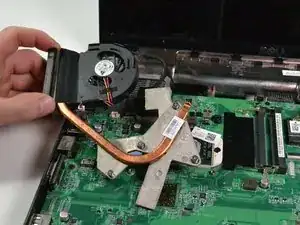

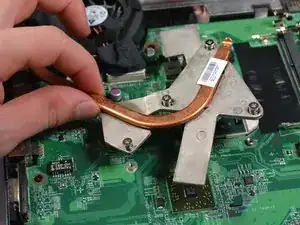

Вам не нужно полностью вывинчивать винты из радиатора.
