Замена вентилятора/материнской платы Hannspree SN12E2
В этом руководстве показано, как снять и заменить вентилятор и материнскую плату в ноутбуке Hannspree SN12E2. Вентилятор используется для охлаждения процессора и предотвращения перегрева устройства. Если ваше устройство работает с перегревом или постоянно зависает, это может решить проблему. В Hannspree SN12E2 вентилятор прикреплён к материнской плате, поэтому в этом руководстве придётся заменить обе детали.
Шаг 1
Отключите питание и выключите ноутбук.
Шаг 2
Закройте ноутбук.
Положите ноутбук верхней крышкой вниз на ровную поверхность.
Шаг 3
Сначала отщёлкните защёлку в правом верхнем углу ноутбука.
Одновременно потяните защёлку с левой стороны и снимите аккумулятор.
Левая защёлка — пружинная, требуется постоянное давление, чтобы удерживать её в открытом положении.
Шаг 4
Удалите все винты PH0 длиной 5 мм на задней крышке.
Шаг 5
Осторожно подденьте корпус, начиная с нижнего правого угла, используя маленькую ломик-лопатку.
Продвигайтесь по периметру корпуса, аккуратно поддёвывая, пока плоскость тачпада не освободится от остальной части корпуса.
Шаг 6
Осторожно приподнимите часть плоскости с тачпадом.
Отключите гибкий кабель ZIFF, аккуратно потянув за чёрную фиксирующую пластину и вынув белый плоский гибкий кабель.
Отведите тачпад от остальной части корпуса.
Шаг 7
Осторожно приподнимите ослабленную клавиатуру, чтобы открыть разъём ZIFF.
Отключите разъём клавиатуры ZIFF тем же способом, что и разъём тачпада.
Шаг 8

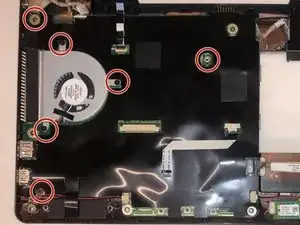

Удалите винты PH0 длиной 3,4 мм, а также три винта PH0 длиной 3 мм, крепящие вентилятор.
Шаг 9

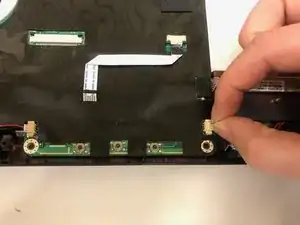

Отключите все показанные на фотографиях разъёмы.
Шаг 10
Снимите материнскую плату с корпуса и положите её на ровную поверхность.

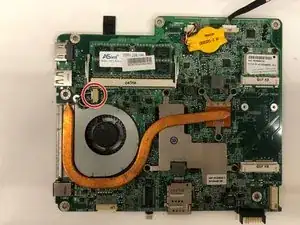

Переверните материнскую плату так, чтобы тепловые трубки оказались сверху, и отключите разъём вентилятора JST, отмеченный красным.
Заключение
Для повторной сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
