Замена тачпада One Education Infinity One
В этом руководстве подробно описано, как заменить тачпад в ноутбуке One Education Infinity:One.
Шаг 1
Используйте лопаточку, чтобы отодвинуть четыре резиновые подкладки от нижней части корпуса.
Отвинтите четыре винта 6,4 мм крестовой отверткой Phillips #00.
Шаг 2
Вставьте лопаточку-джимми или другой инструмент для поддевания в зазор по краю корпуса.
Проведите вдоль краёв устройства, пока все защёлки не освободятся.
Поднимите заднюю крышку и снимите её с устройства.
Шаг 3
Отвинтите четыре винта 6,4 мм на креплениях петли крестовой отверткой Phillips #00.
Шаг 4
Пинцетом поднимите тканевое покрытие и разъём петли от дочерней платы.
Всегда используйте антистатические инструменты при работе с нежными электрическими компонентами.
Шаг 5
Отогните чёрную фиксирующую планку на ZIF-разъёме, удерживающем широкий серый шлейф.
Потяните шлейф прямо из ZIF-разъёма.
Шаг 6
Плоским концом лопаточки поднимите чёрную защёлку на меньшем ZIF-разъёме.
Пинцетом вытяните шлейф прямо из разъёма.
Шаг 7
Отвинтите три винта 3,4 мм крестовой отверткой Phillips #000.
Отведите дочернюю плату от устройства и извлеките её.
Шаг 8

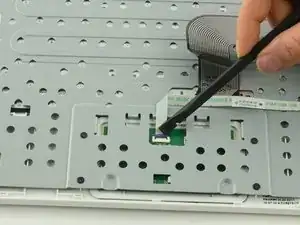

Используйте лопаточку, чтобы поднять чёрную фиксирующую планку на ZIF-разъёме тачпада.
Потяните шлейф прямо назад для снятия.
Шаг 9

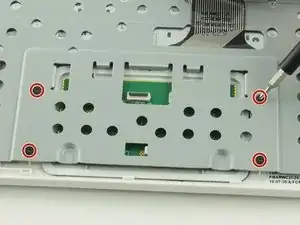

Отвинтите четыре винта 6,4 мм, удерживающие тачпад, крестовой отверткой Phillips #00.
Шаг 10

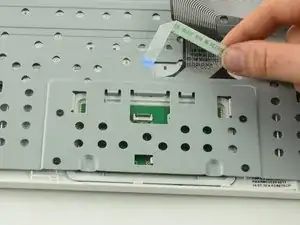

Проденьте шлейф через отверстие в металлической рамке.

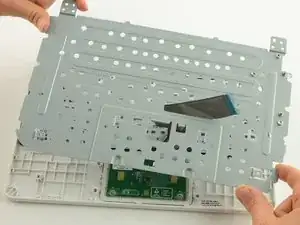

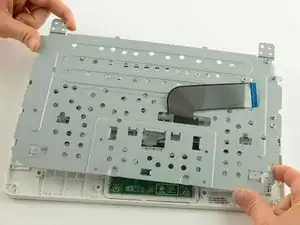

Отодвиньте металлическую рамку и снимите её с устройства.
Шаг 11

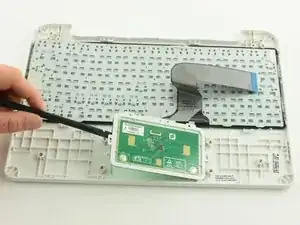

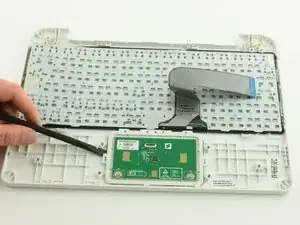

Используйте лопаточку, чтобы отжать тачпад и снять его с устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
