Замена сборки контактного узла петли Infinity:One

Ноутбуки

Это руководство можно использовать для удаления всей петли или сборки контактного узла петли. Петля вместе с ее сборкой соединяет базу клавиатуры с планшетом. Если планшет не распознает клавиатуру, замена этой сборки контактного узла может решить проблему.

Шаг 1

Используйте лопатку, чтобы аккуратно приподнять четыре резинки от дна корпуса.

Используйте отвертку Phillips #00, чтобы открутить четыре винта длиной 6.4 мм.

Шаг 2

Вставьте "джимми" или другой инструмент для поддевания в шов по краю корпуса.

Проведите вдоль краев устройства, пока все защелки не отпустятся.

Поднимите заднюю крышку от устройства.

Шаг 3

Используйте отвертку Phillips #00, чтобы открутить четыре винта длиной 6.4 мм на кронштейнах петли.

Шаг 4

Используйте пинцет, чтобы приподнять тканевый чехол и разъем петли от дочерней платы.

Всегда используйте инструменты, безопасные для ЭСД, при работе с деликатными электрическими компонентами.

Шаг 5

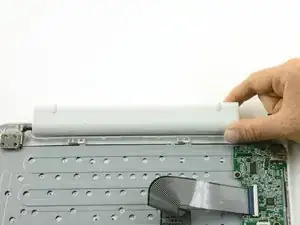

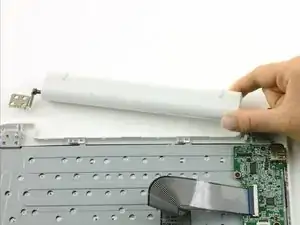

Поднимите петлю от устройства.

Шаг 6

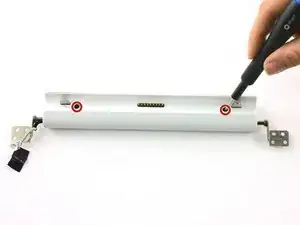

Используйте отвертку Phillips #00 для откручивания двух винтов длиной 6.5 мм.

Шаг 7

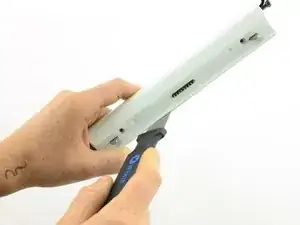

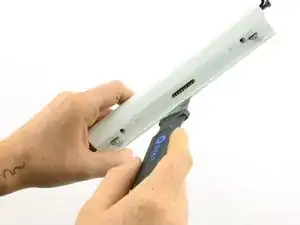

Пройдите "джимми" или другим инструментом вдоль шва петли, чтобы разъединить корпус.

Шаг 8

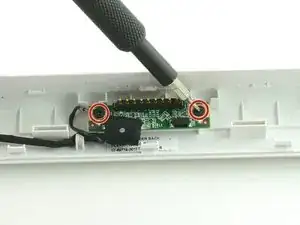

Используйте отвертку Phillips #00, чтобы удалить два винта длиной 4.3 мм, удерживающие плату в месте.

Шаг 9
