Замена платы ввода-вывода (IO) Hannspree SN12E2
Ноутбук Hann Spree SN12E2 хорош, но рано или поздно может потребоваться ремонт сложных узлов, например материнской платы. Замена материнской платы может устранить различные проблемы, в том числе с дисплеем, зарядкой, USB-портами или клавиатурой. Все эти неисправности могут быть вызваны повреждённой материнской платой. Материнская плата часто считается «мозгом» компьютера. Но при её выходе из строя многие другие компоненты также перестанут работать. В этом руководстве вы шаг за шагом узнаете, как заменить материнскую плату.
Шаг 1
Отключите питание и выключите ноутбук.
Шаг 2
Закройте крышку ноутбука.
Положите ноутбук лицевой стороной вниз на ровную поверхность.
Шаг 3
Сначала отщёлкните замок в правом верхнем углу ноутбука.
Одновременно потяните замок с левой стороны и снимите аккумулятор.
Левый замок — пружинный и требует постоянного нажатия, чтобы оставаться в открытом положении.
Шаг 4
Снимите все винты 5 мм PH0 на задней крышке.
Шаг 5
Осторожно подденьте корпус, начиная с нижнего правого угла, используя маленькую лопатку.
Продвигайтесь по периметру корпуса, аккуратно поддевая, пока панель с тачпадом не отделится от остальной части корпуса.
Шаг 6
Осторожно приподнимите часть с тачпадом.
Отсоедините ZIFF-разъём, аккуратно потянув за черную фиксирующую планку и вынув белый гибкий шлейф.
Отведите тачпад в сторону от корпуса.
Шаг 7

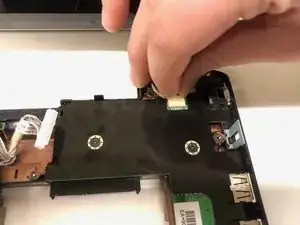

Осторожно приподнимите отпущенную клавиатуру, чтобы открыть ZIFF-разъём.
Отсоедините ZIFF-клавиатуры по тем же инструкциям, что и ZIFF-тачпада.
Шаг 8
Снимите три винта Phillips #0 длиной 3 мм.
Шаг 9
Аккуратно потяните за крышку доступа, чтобы снять её.
Шаг 10

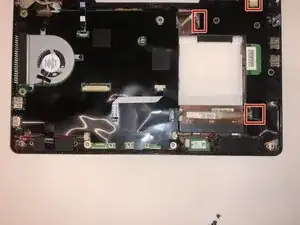

Снимите четыре удерживающих винта Phillips #0 длиной 4 мм.
Кожух жёсткого диска — это большая металлическая деталь с чёрными кругами.
Шаг 11
Далее приподнимите жёсткий диск и потяните его на себя. Поднимите конец диска, который не подключён к компьютеру.
Шаг 12
Выдвиньте жёсткий диск из металлического крепления, открутив винты по бокам.
Шаг 13

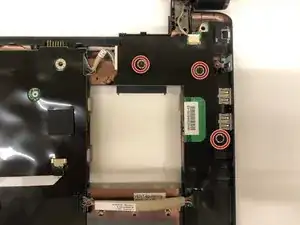

Снимите три винта 3 мм PH0, которые крепят плату IO к корпусу.
Шаг 14
Отсоедините три JST-разъёма, соединяющих плату IO с материнской платой.
Для каждого разъёма снимайте, осторожно тянув параллельно корпусу разъёма, пока он не отключится.
При повторной установке убедитесь, что разъёмы ориентированы правильно. Корпус имеет ключ, препятствующий подключению разъёмов в обратной ориентации.
Шаг 15

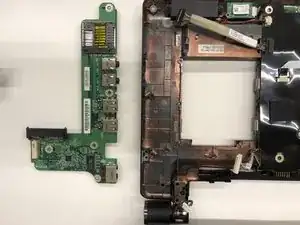

Снимите плату IO, аккуратно наклонив её в сторону внешнего края корпуса.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
