Замена mSATA SSD в Origin EON17-S

Открытие компьютера может быть опасным; дайте ему как минимум 10 минут на остывание после выключения и убедитесь, что блок питания и аккумулятор отключены.

Отключите все периферийные устройства.

Отключите сетевой кабель.

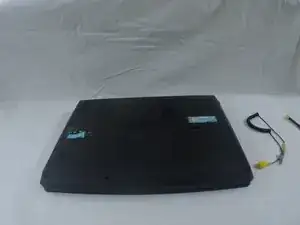

Положите компьютер вверх дном.

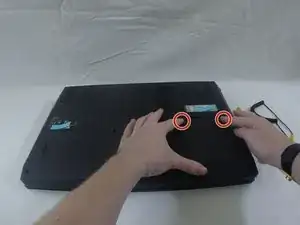

Нажмите обе фиксирующие защёлки внутрь. Одна из них с пружиной и её нужно удерживать при снятии аккумулятора.

Снимите аккумулятор, потянув за язычок вверх.

Чтобы заменить накопитель в mSATA гнезде 1, продолжайте к Шагу 3.

Чтобы заменить накопитель в mSATA гнезде 2, перейдите к Шагу 7.

Если вы не уверены, какой накопитель заменяете, выполните все последующие шаги.

Неправильные действия ниже могут повредить ваш жёсткий диск и привести к потере данных. Рекомендуется сделать резервную копию дисков перед продолжением.

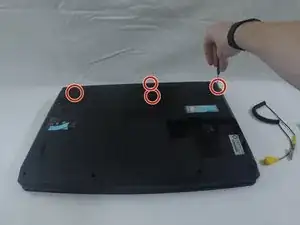

Снимите крышку отсека, выкрутив шесть винтов крестовой отверткой 3/32".

Снимите винты с нижней части корпуса компьютера.

Снимите винты со задней части компьютера.

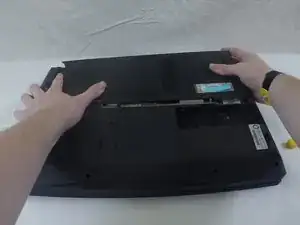

Снимите крышку, аккуратно оттянув её назад и вверх.

Электростатический разряд может повредить ваш компьютер. При работе внутри корпуса используйте заземляющий браслет.

Наденьте заземляющий браслет и прицепите крокодил к надежному металлическому элементу внутри корпуса.

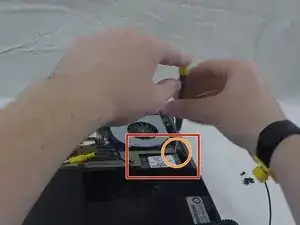

Вы увидите mSATA накопитель в правом нижнем углу области компонентов.

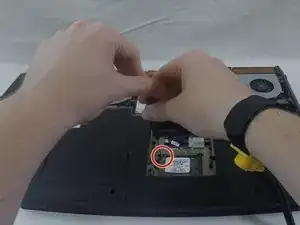

Удалите винт с крайней правой стороны накопителя.

Накопитель поднимется под углом.

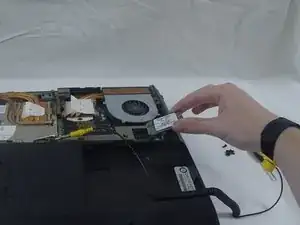

Снимите накопитель, потянув в направлении, в котором он расположен.

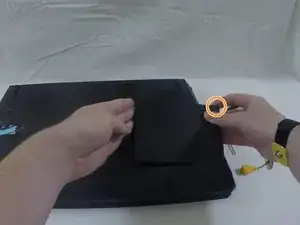

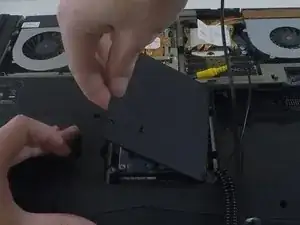

Открутите два винта, удерживающие крышку жёсткого диска, чтобы открыть второе mSATA гнездо.

На этой крышке есть две защёлки, тяните крепко, но осторожно, чтобы не сломать их.

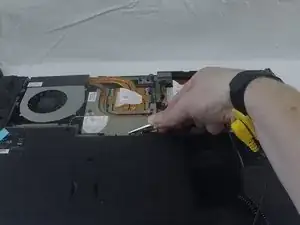

Для доступа ко второму mSATA гнезду необходимо извлечь жёсткий диск.

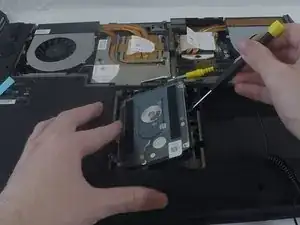

Снимите жёсткий диск, сдвинув его в вашу сторону.

Когда он освободится из порта, используйте отвертку, чтобы аккуратно поддеть его из гнезда.

Снимите небольшую серебристую прямоугольную пластину под отсеkom жёсткого диска.

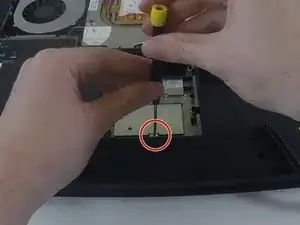

Удалите маленький винт в передней части пластины.

Поднимите пластину и выньте её наружу.

Удалите маленький винт в верхнем левом углу жёсткого диска.

Накопитель поднимется под углом.

Снимите накопитель, потянув в направлении, в котором он сейчас расположен.
