Замена сборки контактов док-станции One Education Infinity:One
В этом руководстве будет подробно описано, как заменить печатную плату, которая соединяет верхнюю часть планшета с клавиатурной базой. Если база не подключается к планшету, замена этой печатной платы может решить проблему.
Шаг 1
Используйте лопатку, чтобы отключить разъем черного соединенного кабеля от материнской платы.
Шаг 2
Используйте лопатку, чтобы поднять черную защелку на верхней части разъема ZIF.
Вытяните шлейф из разъема.
Шаг 3
Используйте лопатку, чтобы поднять черную удерживающую крышку на разъеме ZIF.
Вытяните сложенный шлейф прямо из разъема.
Этот шлейф должен быть отключен перед удалением батареи, так как он приклеен к батарее.
Шаг 4
Используйте лопатку, чтобы отделить батарею от устройства.
Всегда используйте ESD-безопасные инструменты при работе с деликатными электрическими компонентами.
Шаг 5

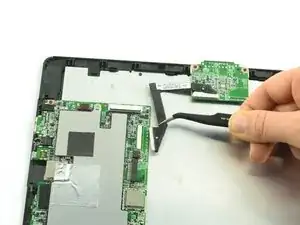

Используйте пинцет, чтобы отвести шлейф дисплея контактов док-станции от разъема на материнской плате.
Шаг 6

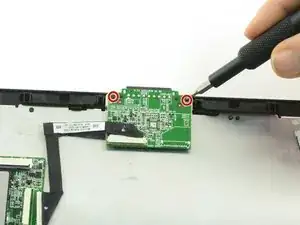

Используйте отвертку Phillips #000, чтобы открутить два винта длиной 4.2 мм с печатной платы, содержащей контакты док-станции.
Шаг 7

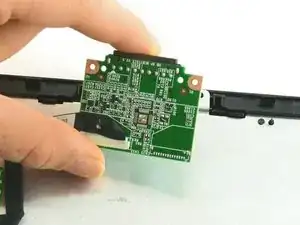

Поднимите сборку контактов док-станции от устройства.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
