Замена SSD для Lenovo ThinkPad T570
В этом руководстве показано, как заменить SSD для Lenovo ThinkPad T570. Убедитесь, что устройство выключено, а батарея удалена с нижней стороны компьютера. К SSD подключены деликатные детали, поэтому будьте аккуратны и выполняйте движения осторожно, чтобы не повредить или не сместить элементы под ним.
Шаг 1
Переключите левый засов влево, чтобы разблокировать батарею.
Держа правый засов вправо, сдвиньте батарею от устройства.
Шаг 2

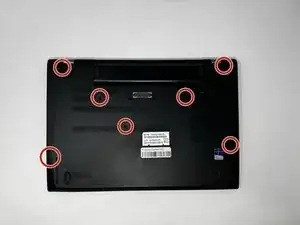

Ослабьте семь винтов, закрепленных на задней панели компьютера, с помощью отвертки Phillips #0.
Винты разработаны таким образом, чтобы не выходить из корпуса ноутбука, поэтому вращайте отвертку до полного ослабления.

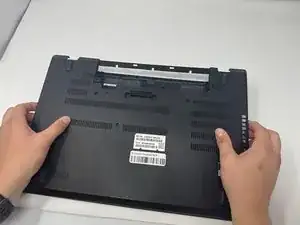

Удалите заднюю панель.
Шаг 3

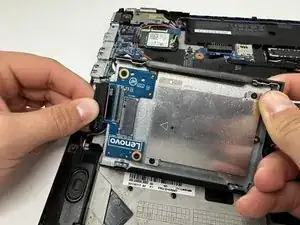

Сожмите черный язычок и потяните его влево и вверх, чтобы извлечь SSD.

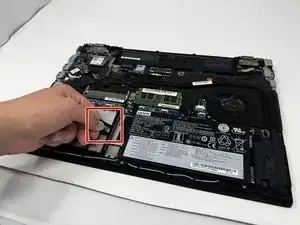

Поднимите петлю вверх и отключите деталь, подключенную к SSD, потянув язычок влево.
Шаг 4

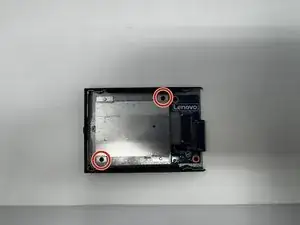

С помощью отвертки Phillips #0 удалите два винта по 3 мм.
Эти винты очень маленькие. Будьте внимательны при их удалении, чтобы не потерять.
Удалите металлическую скобу.

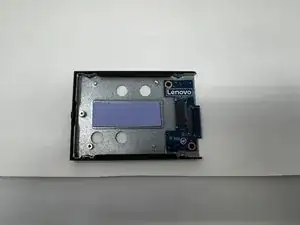

Удалите SSD.
Это устройство не включало SSD.
Заключение
Чтобы собрать устройство снова, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
