Замена вентилятора Toshiba Satellite A210

Отключите адаптер питания и все другие вспомогательные компоненты от ноутбука.

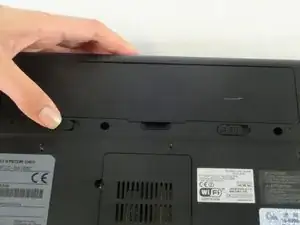

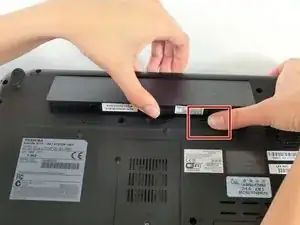

Сдвиньте защёлку фиксатора батареи от центра ноутбука, чтобы разблокировать батарею.

Сдвиньте защёлку выпуска батареи от центра ноутбука и удерживайте её.

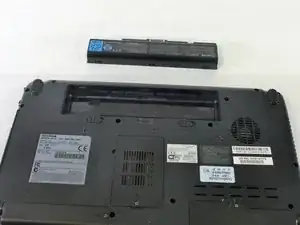

Подденьте батарею за небольшой выемкой между двумя защёлками и вытащите её из ноутбука.

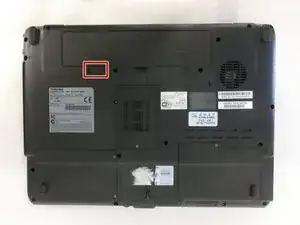

Используйте отвёртку PH0, чтобы выкрутить винт, удерживающий оптический привод на месте.

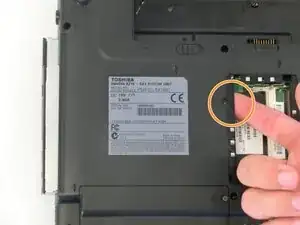

Используя указательный палец, нажмите на металлическую защёлку внутри отсека оперативной памяти, которая находится прямо под отверстием для винта.

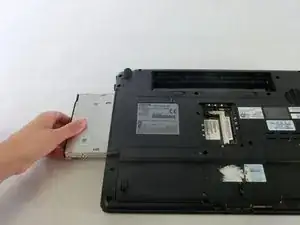

Оптический привод затем выдвинется.

Отвинтите 4 выделенных винта отвёрткой PH1.

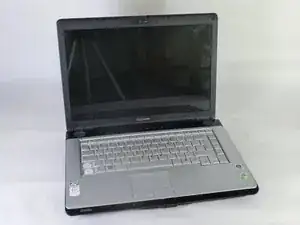

Ориентируйте ноутбук так, чтобы экран был открыт и обращён к вам.

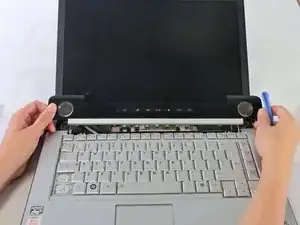

Подденьте пластиковый элемент вставки по верхнему краю с помощью пластикового инструмента для открытия.

Снимите его и отложите в сторону.

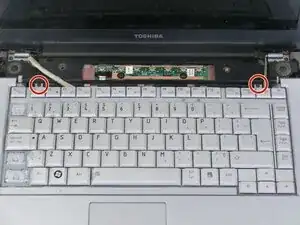

Снимите 2 винта PH1.

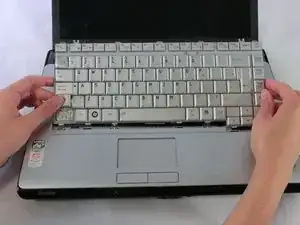

Поднимите клавиатуру с верхней части, осторожно, не вынимая её полностью. Клавиатура всё ещё подключена ленточным кабелем к ноутбуку.

Отключите ленточный кабель клавиатуры и снимите клавиатуру с ноутбука.

Закройте ноутбук и переверните его.

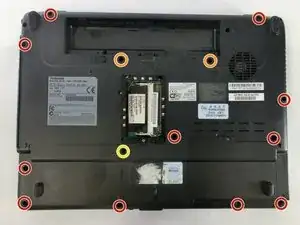

Отвинтите 11 винтов, отмеченных красным кругом, отвёрткой PH1. Эти винты имеют больший размер.

Отвинтите 2 винта, отмеченных оранжевым кругом, отвёрткой PH1. Эти винты короче и толще предыдущих.

Отвинтите 1 винт, отмеченный жёлтым кругом, отвёрткой PH1. Этот винт длиннее и тоньше предыдущих.

Переверните ноутбук и откройте его так, чтобы экран был обращён к вам.

Найдите петли по обе стороны экрана, которые крепят дисплей к корпусу ноутбука.

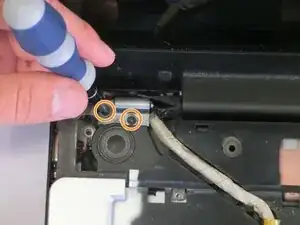

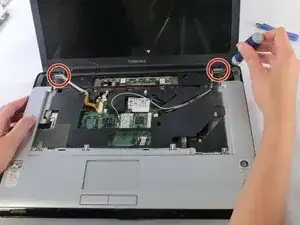

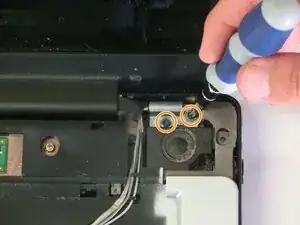

Отвинтите по 2 винта в каждой петле отвёрткой PH1.

Дисплей больше не закреплён на ноутбуке и может упасть. Будьте осторожны, чтобы не уронить его на следующих шагах.

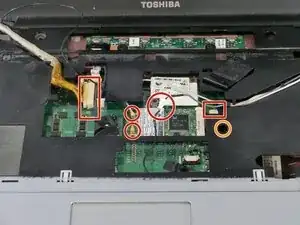

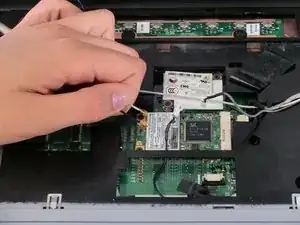

Отсоедините разъёмы в отмеченных местах.

Отключите, аккуратно потянув за фиксаторы, которые соединяют провода с ноутбуком.

Потягивание непосредственно за провода может вызвать необратимые повреждения разъёмов или самих проводов.

Отвинтите винт, указанный жёлтым кругом.

Подденьте пластиковым инструментом края верхней крышки, как показано на изображениях.

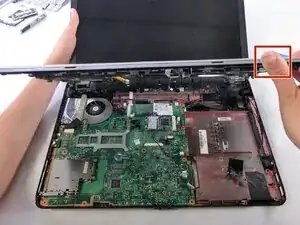

Теперь можно снять ЖК-экран с ноутбука.

Поднимите верхнюю пластиковую крышку и снимите её с нижней половины ноутбука.

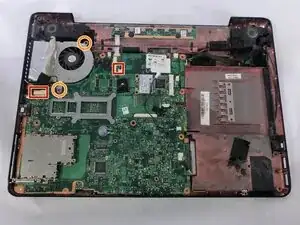

Отключите два показанных соединения.

Отвинтите два винта, крепящие вентилятор к ноутбуку. Используйте PH1 для винта рядом с динамиком и PH0 для другого винта.

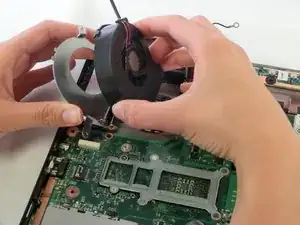

Поднимите вентилятор и потяните чёрную пластиковую липучку от корпуса вентилятора. Снимите вентилятор.

Не снимайте металлический кожух вентилятора. Он приклеен к металлическому теплоотводу и не должен сниматься.
