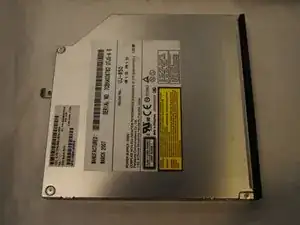

Замена оптического привода Toshiba Satellite A205-S4577

Ноутбуки

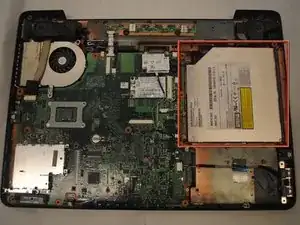

Независимо от того, требуется ли модернизация или замена оптического привода, в этом руководстве описывается процесс его удаления из ноутбука.

Шаг 1

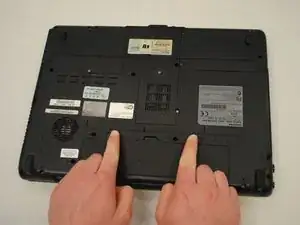

Найдите два ползунка-замка, указанных на фото.

Сдвиньте правый замок (обозначен как «1») вправо. Он останется в разблокированном положении.

Сдвиньте левый замок (обозначен как «2») влево и удерживайте его в этом положении.

Шаг 2

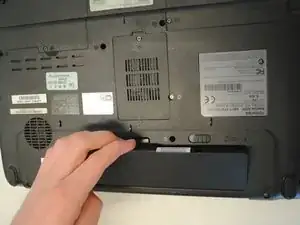

Удерживая левый замок, поместите палец в выемку рядом с батареей и поднимите батарею вверх, извлекая её.

Шаг 3

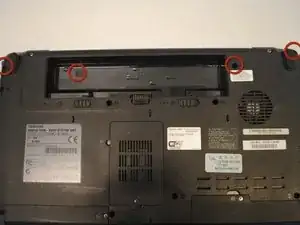

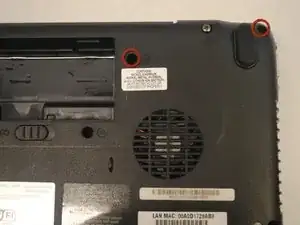

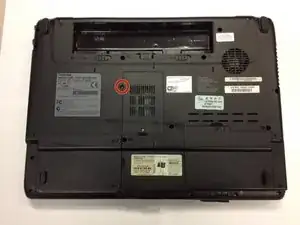

Открутите четыре винта, указанных на фото, с помощью отвёртки Phillips 00. Слева направо: 6 мм винт с полукруглой головкой, 3 мм винт с плоской головкой, 6 мм винт с полукруглой головкой, 6 мм винт с полукруглой головкой.

Шаг 4

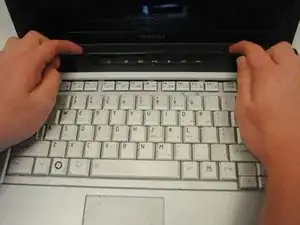

Возьмитесь руками за крышку динамика у кромки, ближайшей к экрану.

Подденьте крышку динамика и приподнимите её вверх.

Шаг 5

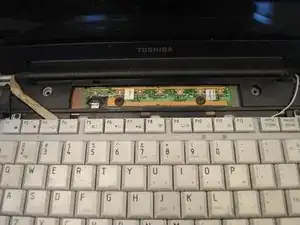

Снимите крышку динамика. Ваш ноутбук будет выглядеть так, как показано на этом фото, после снятия крышки динамика.

Шаг 6

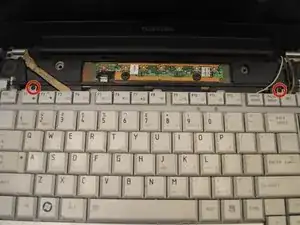

Открутите два винта 4 мм с плоской головкой, указанные на фото.

Шаг 7

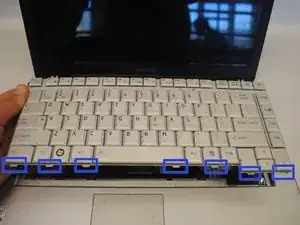

Осторожно приподнимите и сдвиньте клавиатуру вперёд, в сторону экрана, пока фиксаторы не выйдут из зацепления с корпусом.

Как только все фиксаторы освободятся, медленно поднимите нижнюю часть клавиатуры, удерживая верхнюю часть наклонённой вниз. Осторожно поворачивайте клавиатуру, пока не получится добраться до ленточного кабеля, соединяющего её с компьютером.

Шаг 8

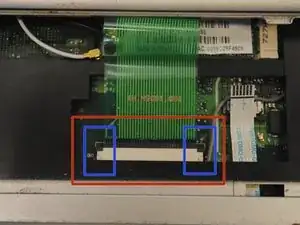

Для снятия клавиатуры необходимо отключить ленточный кабель.

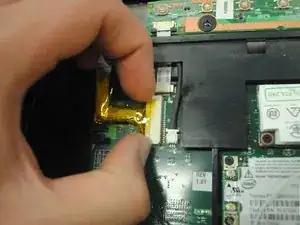

Используя пластиковую присоску или кончик отвёртки, аккуратно нажмите вверх на две чёрные защёлки, фиксирующие соединение.

Когда чёрная пластиковая перемычка, проходящая через кабель, освободится, медленно и осторожно извлеките ленточный кабель.

Теперь можно поднять и снять клавиатуру.

Шаг 9

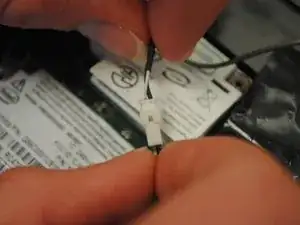

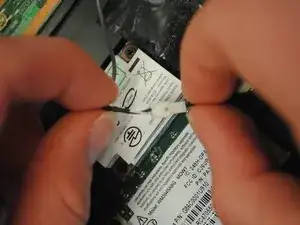

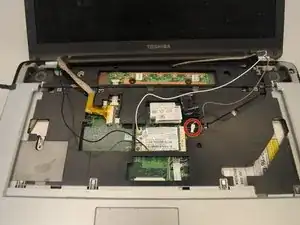

Найдите серый провод справа.

Отсоедините белый конец, аккуратно потянув каждый разъём от другого.

Шаг 10

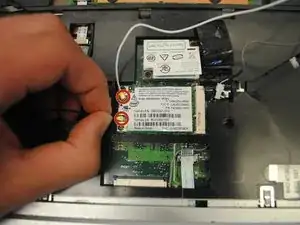

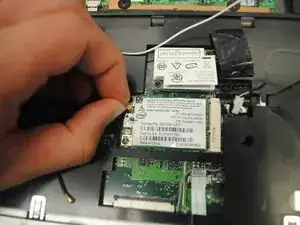

Слева найдите чёрный и белый провода с золотыми наконечниками на концах.

Потяните провода вверх, чтобы отсоединить их.

Шаг 11

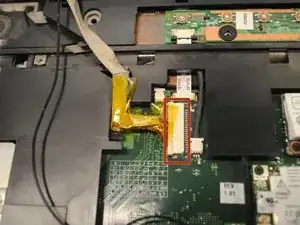

Найдите толстый бежёвый кабель слева.

Сдвиньте бежёвый кабель, как показано на фото, чтобы отсоединить его.

Шаг 12

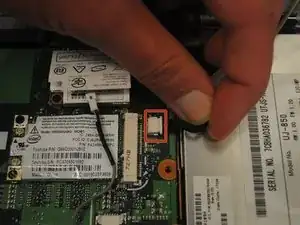

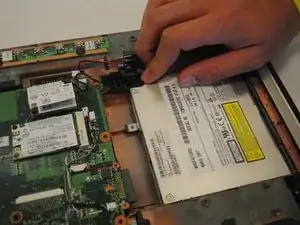

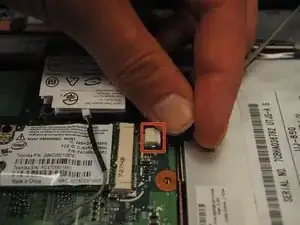

Справа найдите толстый чёрный провод с белым прямоугольным наконечником.

Потяните его вверх, чтобы отсоединить.

Шаг 13

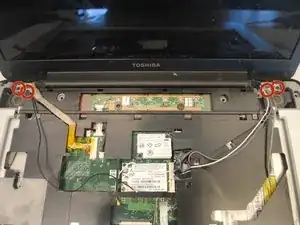

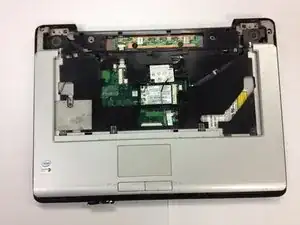

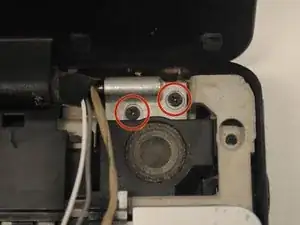

Открутите четыре винта 8 мм с полукруглой головкой, расположенных в верхних правом (2) и левом (2) углах передней панели. Используйте отвёртку Phillips 00.
