Замена нижней крышки Acer Aspire A515-51G
Используйте это руководство, чтобы заменить нижнюю крышку на вашем Acer Aspire A515-51G.
Перед выполнением ремонта обязательно полностью выключите и отключите ноутбук от питания. Убедитесь, что ноутбук не находится в режиме ожидания, сна или гибернации.
Шаг 1
С помощью крестообразной отвертки (Phillips) отверните винт, фиксирующий крышку отсека для жесткого диска в нижнем левом углу нижней крышки.
Шаг 2
Вставьте плоский конец лопатки под вырез в правом верхнем углу крышки отсека для жесткого диска и подденьте её вверх.
Снимите крышку отсека для жесткого диска.
Шаг 3
Возможно, узел жесткого диска закреплён к нижней крышке винтами. Если нет — пропустите этот шаг.
С помощью крестообразной отвертки отверните четыре винта, фиксирующие узел жесткого диска.
Шаг 4
Плотно захватите узел жесткого диска и разъём кабеля жесткого диска.
Вытащите разъём кабеля жесткого диска из его гнезда.
Снимите узел жесткого диска.
Шаг 5

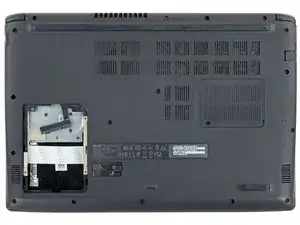

С помощью крестообразной отвертки отверните восемнадцать винтов 6.6 мм, фиксирующих корпус.
Шаг 6

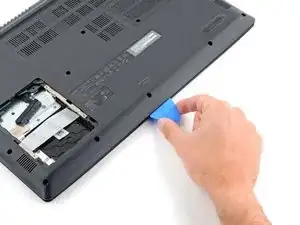

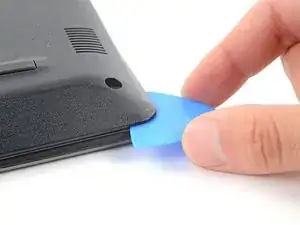

Вставьте пластиковую инструментальную лопатку между нижней крышкой и шасси на переднем правом крае.
Шаг 7

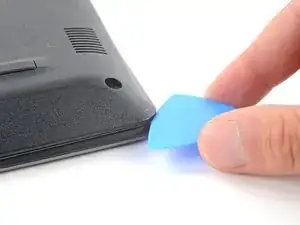

Проведите лопатку вдоль переднего края, чтобы освободить защёлки, удерживающие нижнюю крышку.
Шаг 8

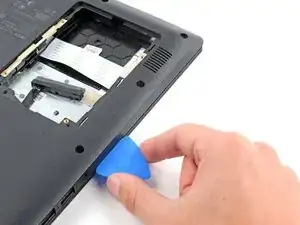

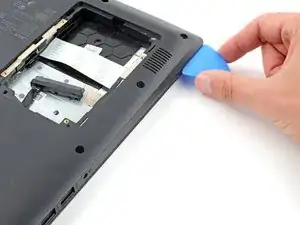

Продолжайте вести инструментальную лопатку по периметру нижней крышки, чтобы освободить оставшиеся защёлки.
Шаг 9

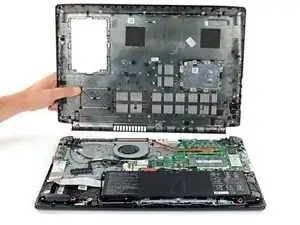

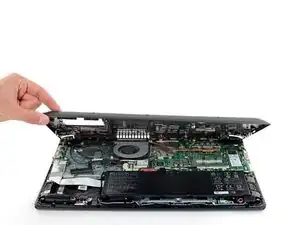

Поднимите нижнюю крышку с шасси и снимите её.
При сборке это хорошее место, чтобы включить ноутбук и проверить все функции перед окончательной сборкой. Обязательно выключите ноутбук снова перед продолжением работ.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Утилизируйте электронные отходы в центрах с сертификацией R2 или e-stewards.
Ремонт прошёл не так? Попробуйте базовую диагностику или спросите сообщество ответов Acer Aspire за помощью.
Перевод руководства с ifixit.com
