Замена вентиляторa радиатора Toshiba Satellite Click 2 Pro
Перед тем как выполнять эту инструкцию, убедитесь, что у вас есть все необходимые инструменты для снятия вентилятора. Процесс может быть сложным. Следуйте каждому шагу в точности, как указано.
Шаг 1
Работа с устройством при включенном питании может привести к электрическому шоку. Перед началом выключите устройство и отключите его от сети.
Нажмите на боковые стороны планшета до щелчка, затем потяните вверх.
Это отделит планшет от съемной док-станции; удерживайте клавиатуру для облегчения отделения.
Шаг 2
Отделите основание планшета от экрана с помощью пластиковой лопатки для вскрытия.
При снятии отделяйте основание равномерно с обеих сторон.
Шаг 3
Отключите разъем питания аккумулятора с помощью антистатических пинцетов.
Шаг 4
Отключите ленту светодиода с помощью антистатических пинцетов.
Отключите ленту карты SIM с помощью антистатических пинцетов.
Отключите ленту разъема док-станции с помощью пластиковой лопатки для вскрытия.
Ленты могут быть приклеены к аккумулятору, поэтому аккуратно отклеивайте их, чтобы не повредить.
Перед снятием поднимите белый фиксатор, к которому подключены ленты светодиода и SIM-карты.
Шаг 5
Отключите ленту дисплея LCD с помощью пластиковой лопатки для вскрытия.
Отключите ленту входов/выходов с помощью пластиковой лопатки для вскрытия.
Ленты могут быть приклеены к аккумулятору, поэтому аккуратно отклеивайте их, чтобы не повредить.
Шаг 6
Удалите пять винтов Phillips J0 длиной 3,5 мм с помощью отвертки Phillips.
Шаг 7
Извлеките аккумулятор из его посадочного места.
Шаг 8

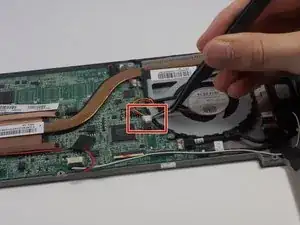

Отключите разъем питания вентилятора с помощью пинцета.
Шаг 9
Удалите два винта Phillips J0 длиной 3,0 мм с помощью отвертки Phillips.
Шаг 10

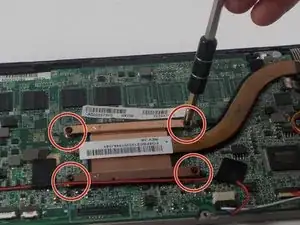

Удалите четыре винта Phillips J0 длиной 3,5 мм, крепящие радиатор.
Шаг 11

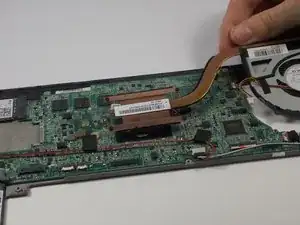

Снимите вентилятор радиатора.
Крышка радиатора при первом снятии может сильно держаться из‑за клея.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
