Замена материнской платы Toshiba Satellite e205

С батареей, обращённой от Вас, сдвиньте фиксирующие защёлки наружу.

Левая защёлка остаётся на месте, правая защёлка подпружинена.

Сдвиньте батарею от себя.

Используйте лопатку, чтобы аккуратно поддеть крышку винта клавиатуры.

Удалите два винта, крепящих клавиатуру к корпусу.

Осторожно наклоните клавиатуру к себе и отсоедините ленточные кабели.

При необходимости используйте лопатку, чтобы освободить защёлку. Защёлка выдвигается.

Клавиатура теперь свободна и может быть отложена в сторону.

Снимите пять чёрных винтов

Снимите один серебристый винт

Переверните ноутбук так, чтобы его нижняя часть была сверху.

С помощью лопатки удалите семь резиновых вставок.

Ножки подходят только в одно место на нижней части ноутбука, поэтому сэкономьте время и запомните их расположение.

Удалите шесть серебристых винтов.

Удалите один чёрный винт.

Поставьте ноутбук вертикально на торец.

Снимите две резиновые вставки с задней части ноутбука. По одной вставке с каждой стороны.

Удалите два винта.

Осторожно вставьте лопатку в зазор на задней части ноутбука и отделите небольшую резиновую секцию от нижней части корпуса.

Удалите четыре винта.

Отключите чёрный провод антенны беспроводной сети.

Нижняя часть ноутбука теперь готова к снятию.

Осторожно проведите лопаткой по шву ноутбука, отделяя нижнюю крышку от остальной части корпуса.

Спереди ноутбука есть разъём данных, который требуется отключить.

Используйте лопатку, чтобы аккуратно отключить провод от материнской платы. После этого нижняя часть снимется.

Найдите жёсткий диск.

Снимите три винта.

Выдвиньте жёсткий диск от разъёма материнской платы.

После отключения жёсткий диск поднимается и извлекается.

Найдите карту беспроводной сети.

Отсоедините белый антенный провод.

Удалите один винт.

Поднимите плату за край с винтом и вытяните её.

Найдите оптический привод

Удалите три винта, крепящие оптический привод.

Выдвиньте оптический привод от материнской платы и аккуратно поднимите вверх.

Осторожно переверните ноутбук в правильное положение и откройте крышку.

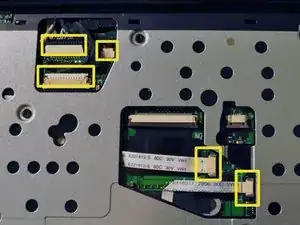

Отключите кабели от материнской платы.

Закройте крышку ноутбука и переверните его так, чтобы была видна материнская плата.

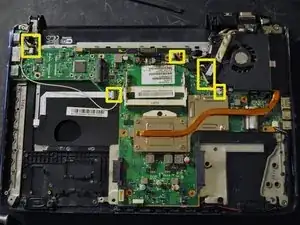

Отключите все кабели от материнской платы.

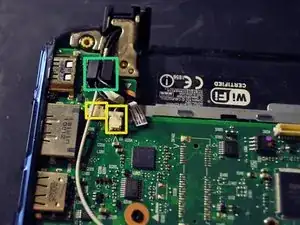

Держатель провода приклеен небольшим количеством клея и должен легко отойти.

Снимите винты радиатора и поднимите радиатор.

Винты остаются прикреплёнными к радиатору.

Удалите три винта, удерживающие материнскую плату в корпусе.

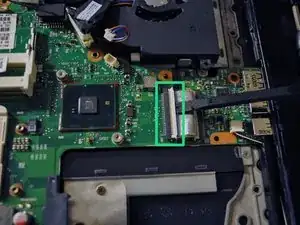

Поднимите защёлку ленточного кабеля.

Аккуратно отсоедините ленточный кабель от материнской платы.

Материнская плата должна выпасть вверх.
