Замена жесткого диска Toshiba Satellite e205

Расположив батарею от себя, сдвиньте фиксирующие защелки наружу.

Левая защелка остается на месте, правая защелка — с пружинным механизмом.

Сдвиньте батарею от себя.

Используйте лопатку, чтобы аккуратно отжать защитную крышку винта клавиатуры.

Удалите два винта, закрепляющие клавиатуру на корпусе.

Осторожно наклоните клавиатуру к себе и отсоедините ленточные кабели.

При необходимости используйте лопатку, чтобы освободить защелку. Защелка выдвигается наружу.

Клавиатура теперь освобождена и может быть отложена в сторону.

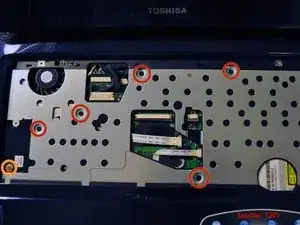

Удалите пять черных винтов

Удалите один серебристый винт

Переверните ноутбук так, чтобы виднелась нижняя часть.

С помощью лопатки удалите семь резиновых вставок.

Подошвы идут только в определенные места на дне ноутбука, поэтому отметьте их расположение, чтобы сэкономить время.

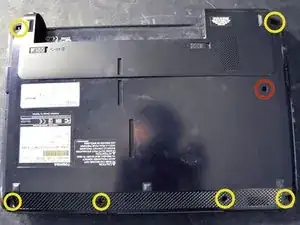

Удалите шесть серебристых винтов.

Удалите один черный винт.

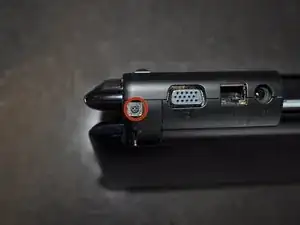

Установите ноутбук вертикально на торец.

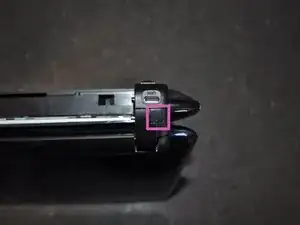

Снимите две резиновые вставки с задней части ноутбука. По одной вставке с каждой стороны.

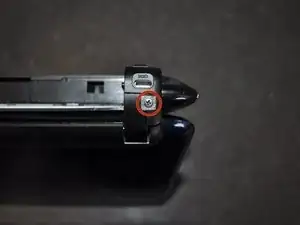

Удалите два винта.

Осторожно подведите лопатку в зазор на задней части ноутбука и отделите небольшую резиновую секцию от нижней панели.

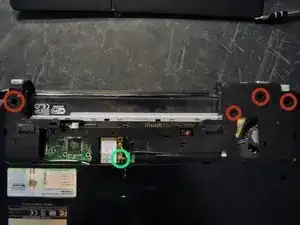

Удалите четыре винта.

Отключите черный кабель антенны беспроводной сети.

Нижняя часть ноутбука теперь готова к снятию.

Осторожно проведите лопаткой по шву, отделяя нижнюю панель от остальной части ноутбука.

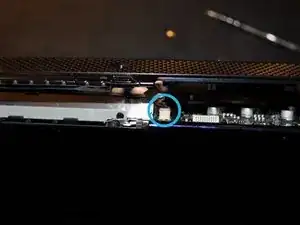

Спереди ноутбука имеется разъем для передачи данных, который необходимо отключить.

Используйте лопатку, чтобы аккуратно отключить провод от материнской платы. После этого нижняя панель снимется.

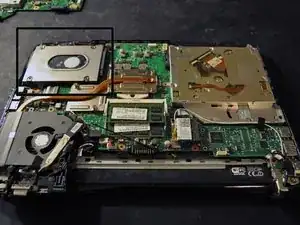

Найдите жесткий диск.

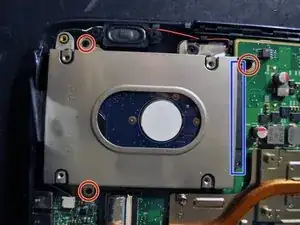

Удалите три винта.

Выдвиньте жесткий диск от разъема материнской платы.

После отключения жесткий диск поднимается и извлекается.
