Замена материнской платы Toshiba Satellite Click 2 Pro

Работа с устройством при включённом питании может привести к удару током. Перед началом обязательно выключите и отключите устройство от сети.

Нажмите на боковые стороны планшета, пока не почувствуете щелчок, затем потяните вверх.

Это отделит планшет от отсоединяемой док-станции; удерживайте клавиатуру для более лёгкого отсоединения.

Отделите основание планшета от экрана с помощью пластиковой лопатки для вскрытия.

При снятии основания с экрана равномерно отделяйте с обеих сторон.

Снимите разъём питания батареи с помощью антистатических пинцетов.

Снимите ленту светодиода с помощью антистатических пинцетов.

Снимите ленту с SIM-карты с помощью антистатических пинцетов.

Снимите ленту разъёма док-станции с помощью пластиковой лопатки для вскрытия.

Ленты могут быть приклеены к батарее, аккуратно отклеивайте их, чтобы не повредить.

Перед снятием обязательно откиньте вверх белый фиксатор, к которому подключены ленты LED и SIM-карты.

Снимите ленту ЖК-дисплея с помощью пластиковой лопатки для вскрытия.

Снимите ленту портов ввода-вывода с помощью пластиковой лопатки для вскрытия.

Ленты могут быть приклеены к батарее, аккуратно отклеивайте их, чтобы не повредить.

Удалите пять винтов Phillips J0 длиной 3,5 мм с помощью крестовой отвёртки Phillips.

Извлеките аккумулятор из его крепления.

Отсоедините разъём питания от вентилятора с помощью пинцета.

Удалите два винта Phillips J0 длиной 3,0 мм с помощью крестовой отвёртки Phillips.

Снимите четыре винта Phillips J0 длиной 3,5 мм с радиатора.

Снимите радиатор с вентилятором.

Крышка радиатора может быть трудноотделимой впервые из‑за клея.

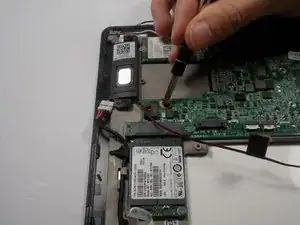

Удалите винт Phillips J0 длиной 3 мм с помощью крестовой отвёртки Phillips.

Отсоедините прикреплённые чёрный и белый кабели с помощью антистатических пинцетов.

Извлеките модуль Wi‑Fi.

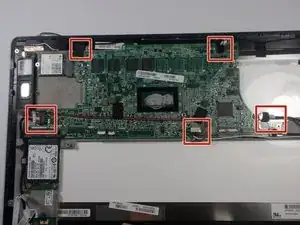

Найдите и снимите пять разъёмов с помощью антистатических пинцетов.

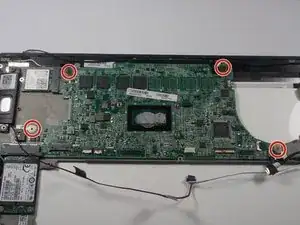

Удалите четыре винта Phillips J0 длиной 3,0 мм с помощью крестовой отвёртки Phillips.

Извлеките материнскую плату.
