Замена материнской платы Toshiba Satellite Click 2 L35W-B3204

Начните с ввода пластикового инструмента для поддевания в выступ между экраном и пластиковой рамкой и аккуратно подденьте её. Лучшее место для начала съёма экрана — нижняя левая сторона экрана.

Продолжайте двигаться вокруг экрана с помощью инструмента для поддевания, пока все защёлки не будут освобождены и экран не станет свободным.

Поднимите экран с пластиковой крышки, чтобы открыть внутренние компоненты.

Найдите широкий золотистый разъём внизу экрана. С помощью чёрного медиатора отодвиньте ленту, фиксирующую его.

Пинцетом аккуратно извлеките штекер из экрана.

Проследите чёрный ленточный кабель, начинающийся справа от экрана. Этот кабель подключён к верхней части материнской платы, которая расположена рядом с правым динамиком.

С помощью пинцета аккуратно захватите штекер на конце ленточного кабеля и извлеките его из материнской платы.

Теперь экран полностью отсоединён от внутренних компонентов.

Снимите медную защитную пластину, выкрутив четыре винта с крестообразным шлицем (Phillips), удерживающие пластину на месте.

Отключите батарею от материнской платы, нажимая на белую защёлку металлическим медиатором. Сначала можно попытаться использовать пластиковый медиатор, но это может быть сложнее.

Удалите 2 винта Phillips #0 длиной 6 мм, удерживающие батарею на месте.

Снимите батарею, поднимая за левую сторону и удерживая ленточный кабель над ней в стороне.

Используйте крестообразную отвёртку размера 0, чтобы выкрутить винт 4 мм, фиксирующий Wi‑Fi карту.

Аккуратно извлеките Wi‑Fi карту из материнской платы, чтобы не повредить её.

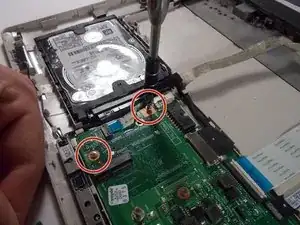

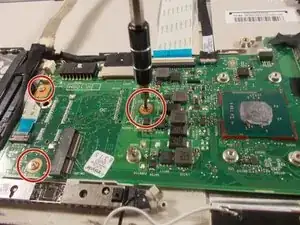

Удалите средний, верхний левый и нижний левый винты 4 мм с материнской платы, используя крестообразную отвёртку размера 0.

Эти винты обозначены сплошным золотым кольцом у основания винта на материнской плате.

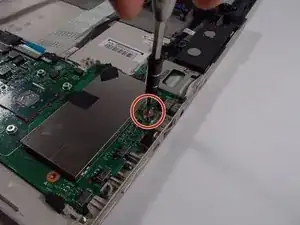

Далее снимите ещё 2 винта 4 мм с крестообразным шлицем, отмеченные золотым кольцом.

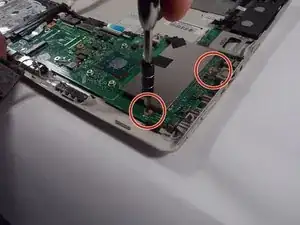

Эти винты расположены в верхнем правом и нижнем правом углах материнской платы.

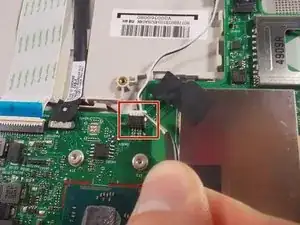

Следующим шагом аккуратно извлеките маленький трёхконтактный разъём с помощью пинцета.

Таких трёхконтактных разъёмов два, они расположены в верхнем правом и верхнем левом участках материнской платы.

В верхней средней части материнской платы находится разъём ленточного кабеля, который необходимо отключить для замены платы.

Эти соединения хрупки и требуют осторожного обращения, чтобы не повредить кабель.

С помощью пинцета аккуратно извлеките ленточный кабель из разъёма.

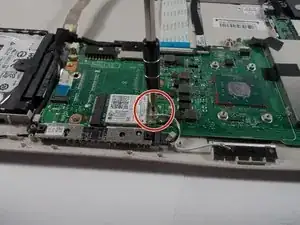

Ещё один разъём ленточного кабеля находится на левой стороне материнской платы, примерно в 1,5 дюйма от нижнего угла.

Как и ранее, аккуратно и осторожно извлеките разъём ленточного кабеля с помощью пинцета.

Последний контактный разъём расположен в верхней правой области материнской платы, а также справа от предыдущего верхнего среднего разъёма ленточного кабеля.

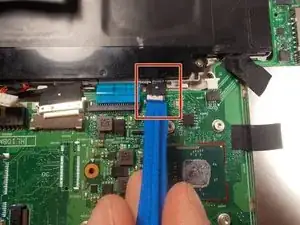

С помощью инструмента iFixit аккуратно подденьте соединение, чтобы приподнять его от материнской платы.

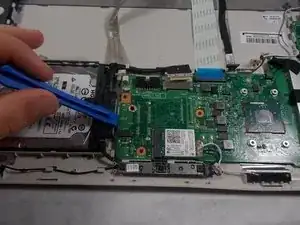

Теперь, когда материнская плата полностью отключена и все винты удалены, аккуратно приложите вверх направленное давление к нижней части материнской платы с помощью инструмента iFixit.

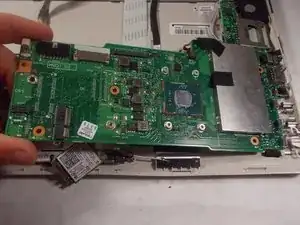

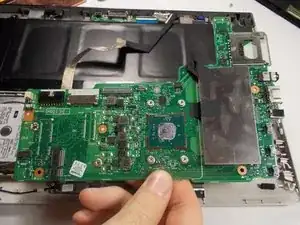

Материнская плата должна отщелкнуть и её можно будет вынуть вручную.
